小型防水翹板開關
詳細介紹
4YCA係列

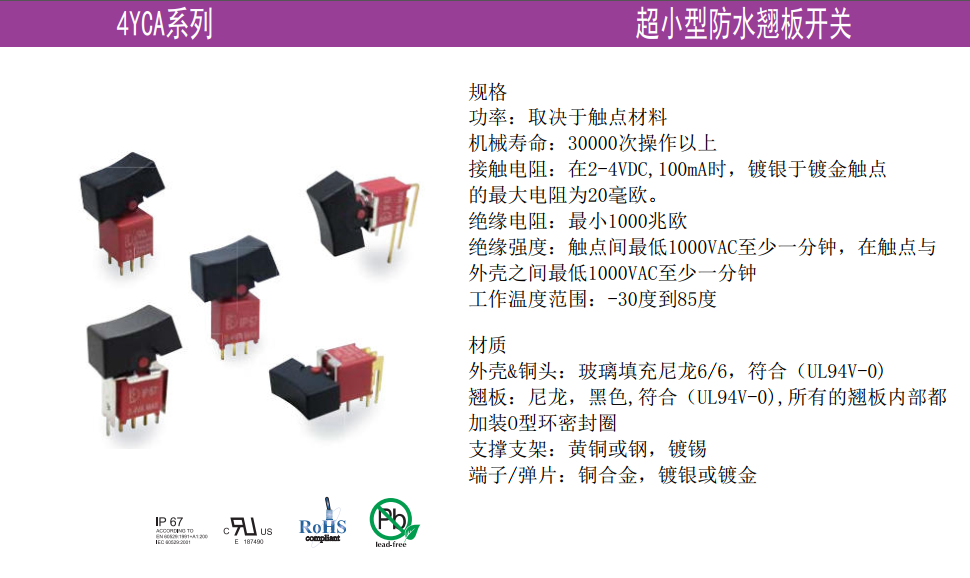

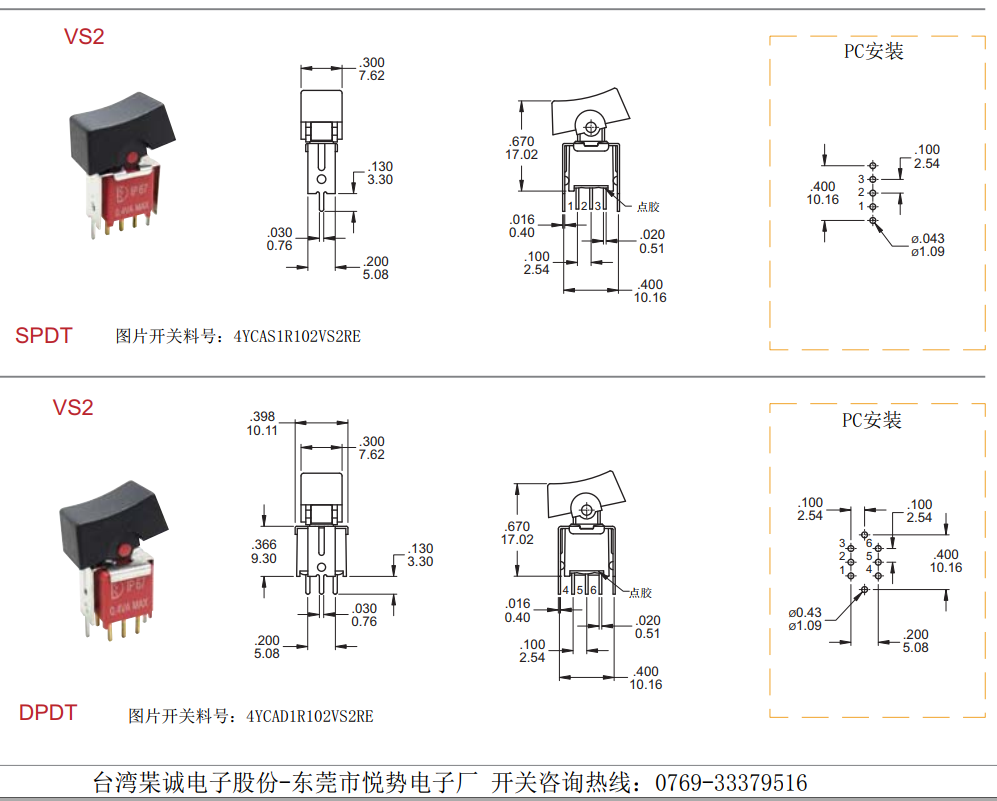

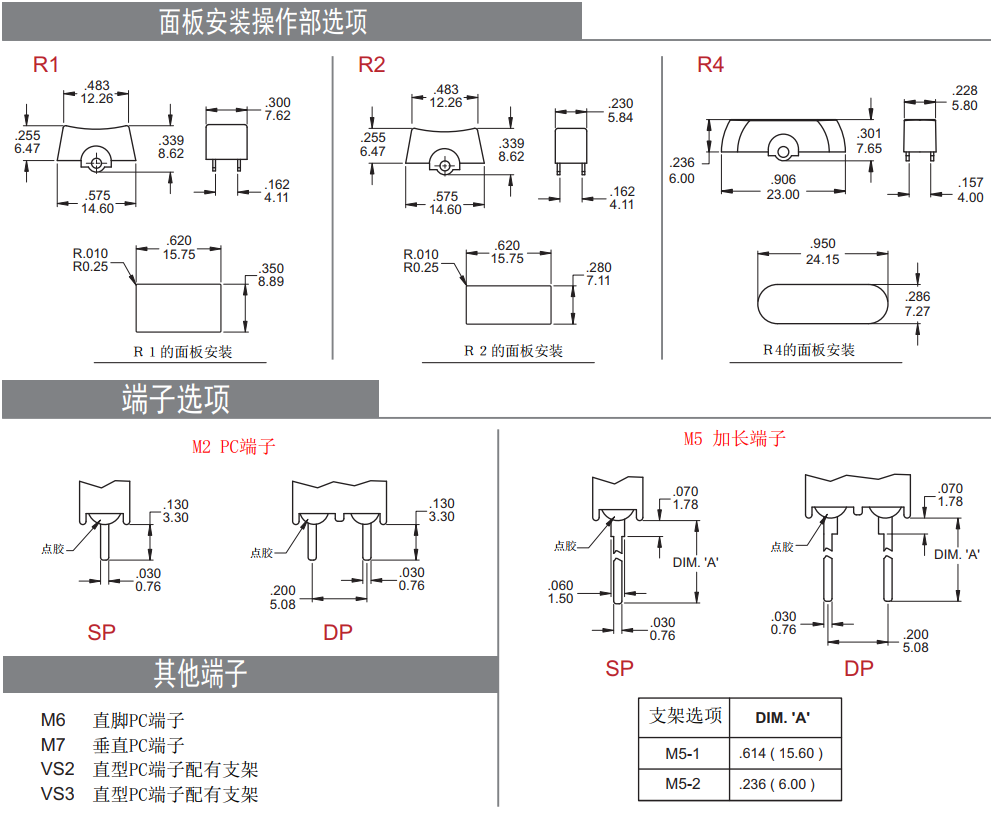

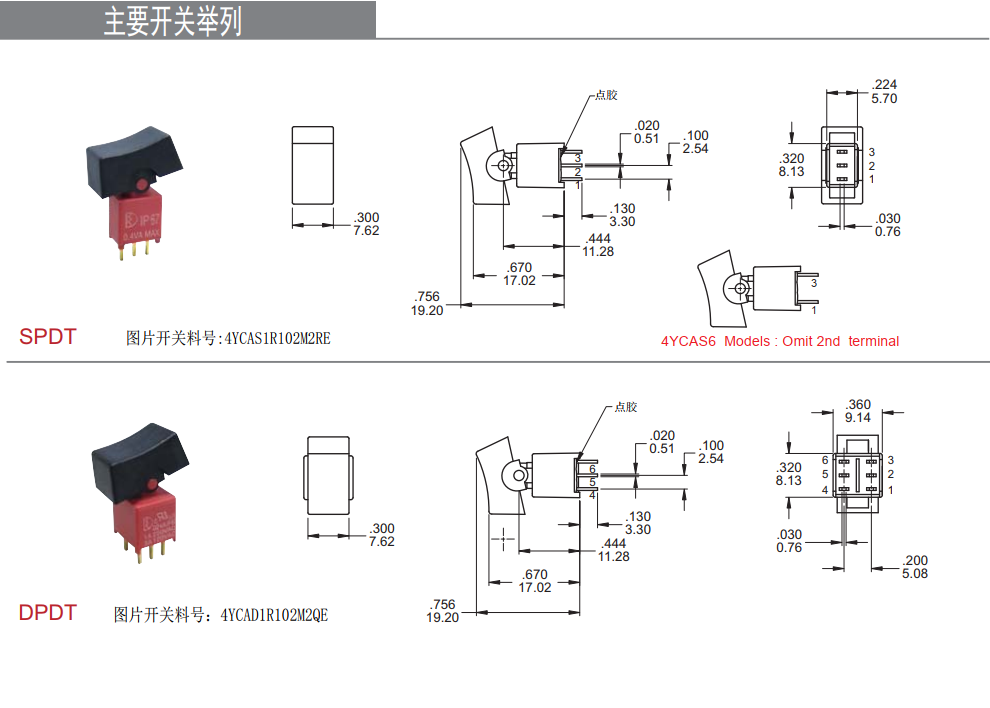

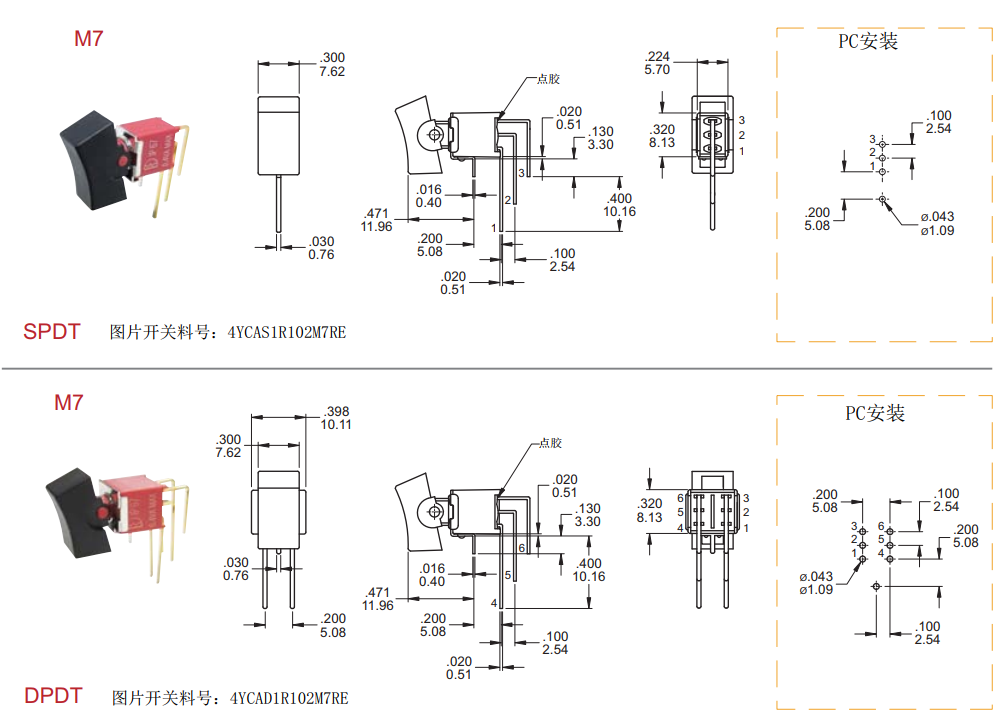

超小型防水翹板開關圖片展示：

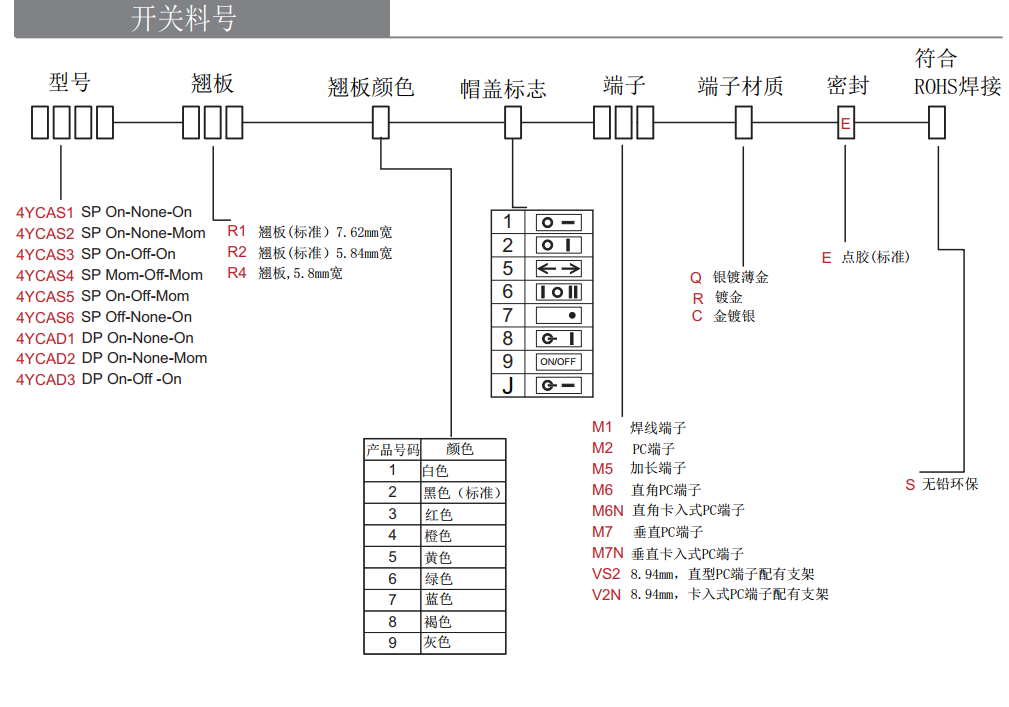

4YCA係列 超小型防水翹板開關中文規格：
特色:防水密封能預防因焊接或清理過程中的汙染物,
翹板/底座和銅頭都符合UL94V-0,使用麵積小節省PCB上的空間
應用範圍:電信,儀器.測試設備,電腦及其週邊.

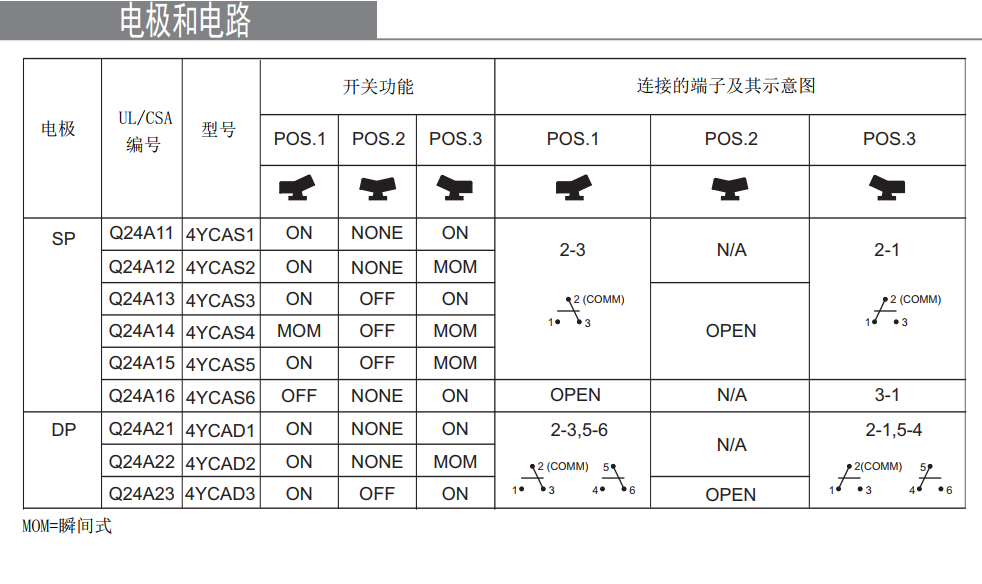

規格

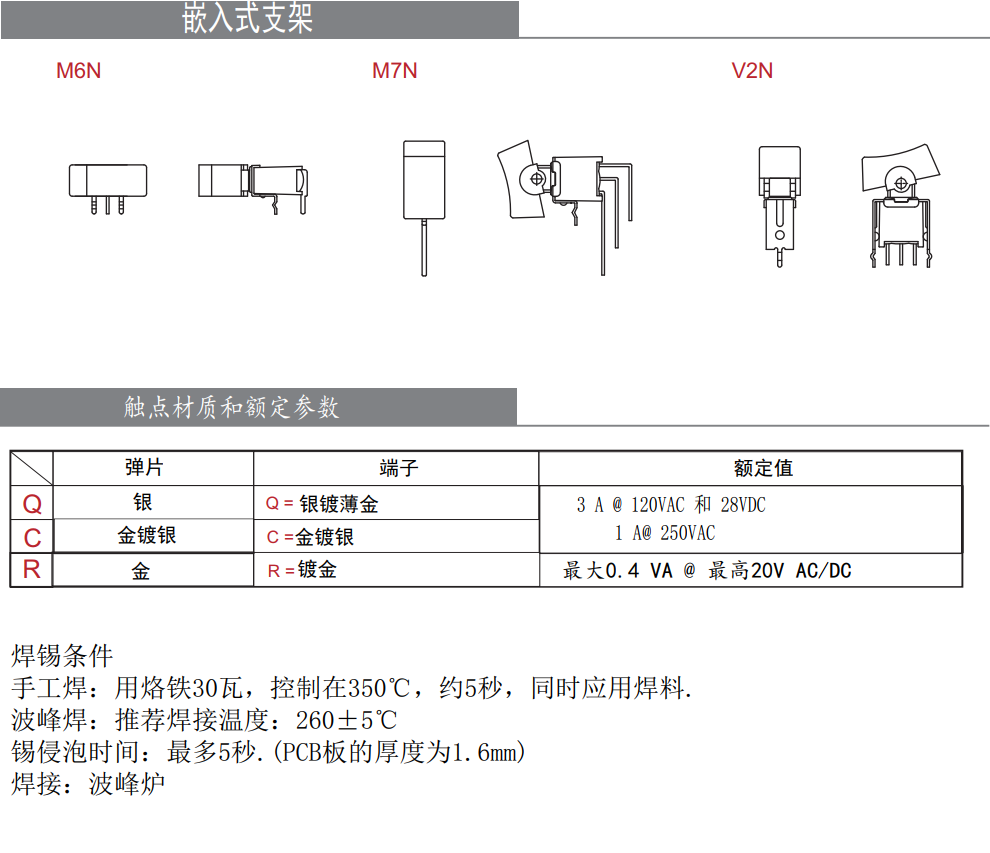

功率：取決於觸點材料【3 A @ 120VAC 和 28VDC 1 A@ 250VAC/最大0.4 VA @ 最高20V AC/DC】
機械壽命：30000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點
的最大電阻為20毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍6/6，符合（UL94V-0)
翹板：尼龍，黑色,符合（UL94V-0),所有的翹板內部都
加裝O型環密封圈
支撐支架：黃銅或鋼，鍍錫
端子/彈片：銅合金，鍍銀或鍍金
焊錫條件
手工焊：用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料.
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：波峰爐
4YCA係列 超小型防水翹板開關英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 20mȟmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 Mȟġmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING : Glass filled nylon 6/6,flame retardant,
heat stabilized (UL94V-0).
ACTUATOR: Nylon,black std.Internal O-ring seal standard
with all actuactors.
SWITCH SUPPORT: Brass or steel,tin plated.
TERMINAL/CONTACT: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)

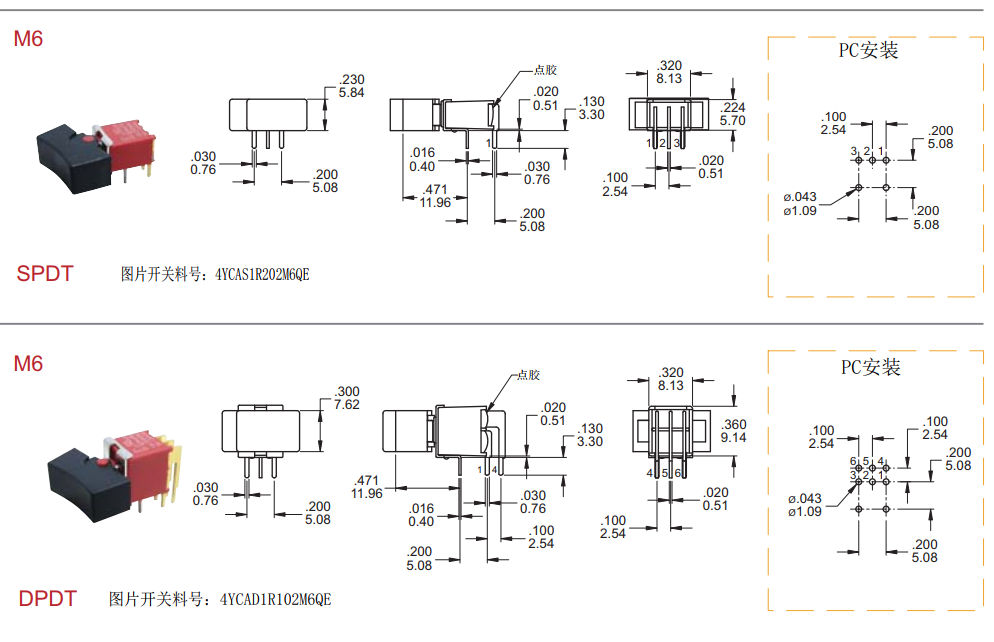

超小型防水翹板開關圖片展示：
4YCA係列 超小型防水翹板開關中文規格：
特色:防水密封能預防因焊接或清理過程中的汙染物,
翹板/底座和銅頭都符合UL94V-0,使用麵積小節省PCB上的空間
應用範圍:電信,儀器.測試設備,電腦及其週邊.
規格
功率：取決於觸點材料【3 A @ 120VAC 和 28VDC 1 A@ 250VAC/最大0.4 VA @ 最高20V AC/DC】
機械壽命：30000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點
的最大電阻為20毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍6/6，符合（UL94V-0)
翹板：尼龍，黑色,符合（UL94V-0),所有的翹板內部都
加裝O型環密封圈
支撐支架：黃銅或鋼，鍍錫
端子/彈片：銅合金，鍍銀或鍍金
焊錫條件
手工焊：用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料.
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：波峰爐
4YCA係列 超小型防水翹板開關英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 20mȟmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 Mȟġmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING : Glass filled nylon 6/6,flame retardant,
heat stabilized (UL94V-0).
ACTUATOR: Nylon,black std.Internal O-ring seal standard
with all actuactors.
SWITCH SUPPORT: Brass or steel,tin plated.
TERMINAL/CONTACT: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
