防水翹板開關
詳細介紹
3YCA 係列

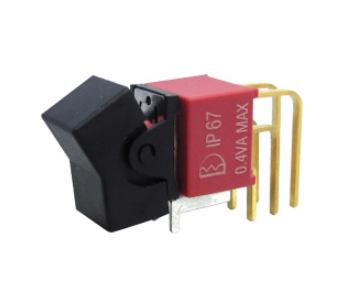

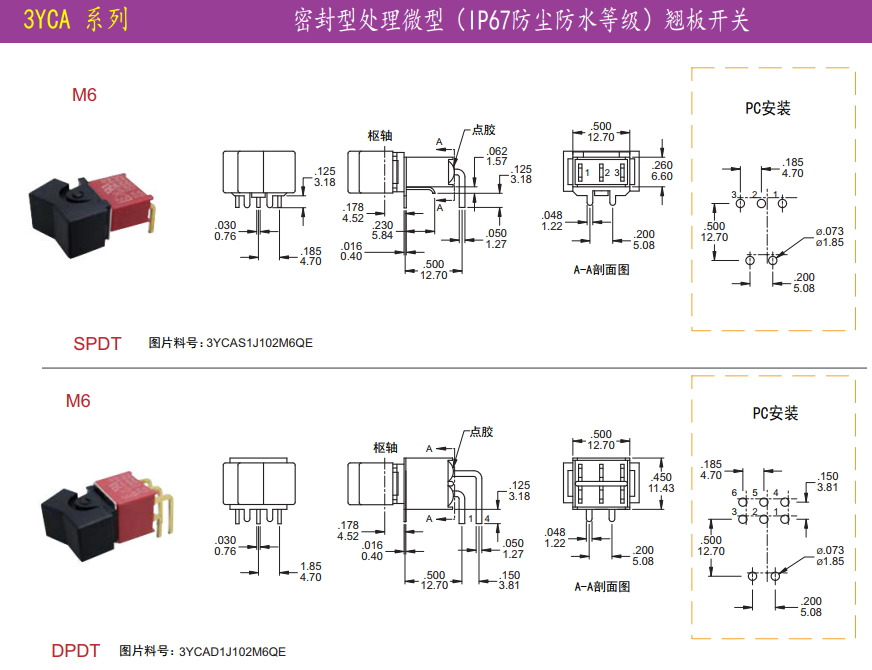

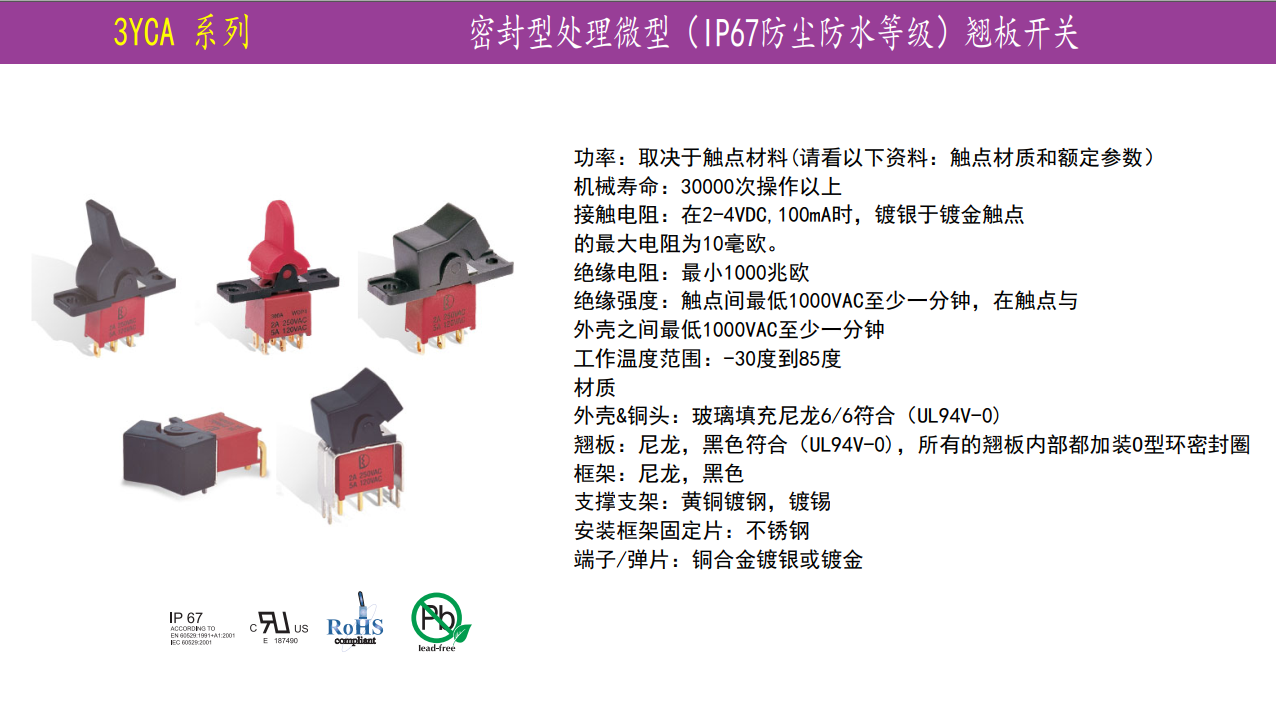

密封型處理微型（IP67防塵防水等級）翹板開關圖片展示：
(IP67防塵防水等級)翹板開關中文規格：
特色:防水密封能預防因焊接或清理過程中的汙染物,防靜電性能,翹板,底座和銅頭都符合UL94V-0
應用範圍:電信,儀器.測試設備,電腦及其周邊.
功率：取決於觸點材料(5A @ 120VAC 和 28VDC 2A@ 250VAC/最大0.4 VA @ 最高20V AC/DC）
機械壽命：30000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點
的最大電阻為10毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍6/6符合（UL94V-0)
翹板：尼龍，黑色符合（UL94V-0)，所有的翹板內部都加裝O型環密封圈
框架：尼龍，黑色
支撐支架：黃銅鍍鋼，鍍錫
安裝框架固定片：不鏽鋼
端子/彈片：銅合金鍍銀或鍍金
焊錫條件
手工焊：用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料.
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：波峰焊
(IP67防塵防水等級)翹板開關英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 10 mȟġmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 Mȟġmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING : Glass filled nylon 6/6,flame retardant,
heat stabilized (UL94V-0).
ACTUATOR: Nylon,black std.Internal O-ring seal standard
with all actuactors.
FRAME: Spring steel,black std.
SWITCH SUPPORT: Brass or steel,tin plated.
ACTUATOR PIVOT & MOUNTING BRACKET: Nylon.
ACTUATOR PIVOT RETAINER: Stainless steel.
TERMINAL/CONTACT: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness
