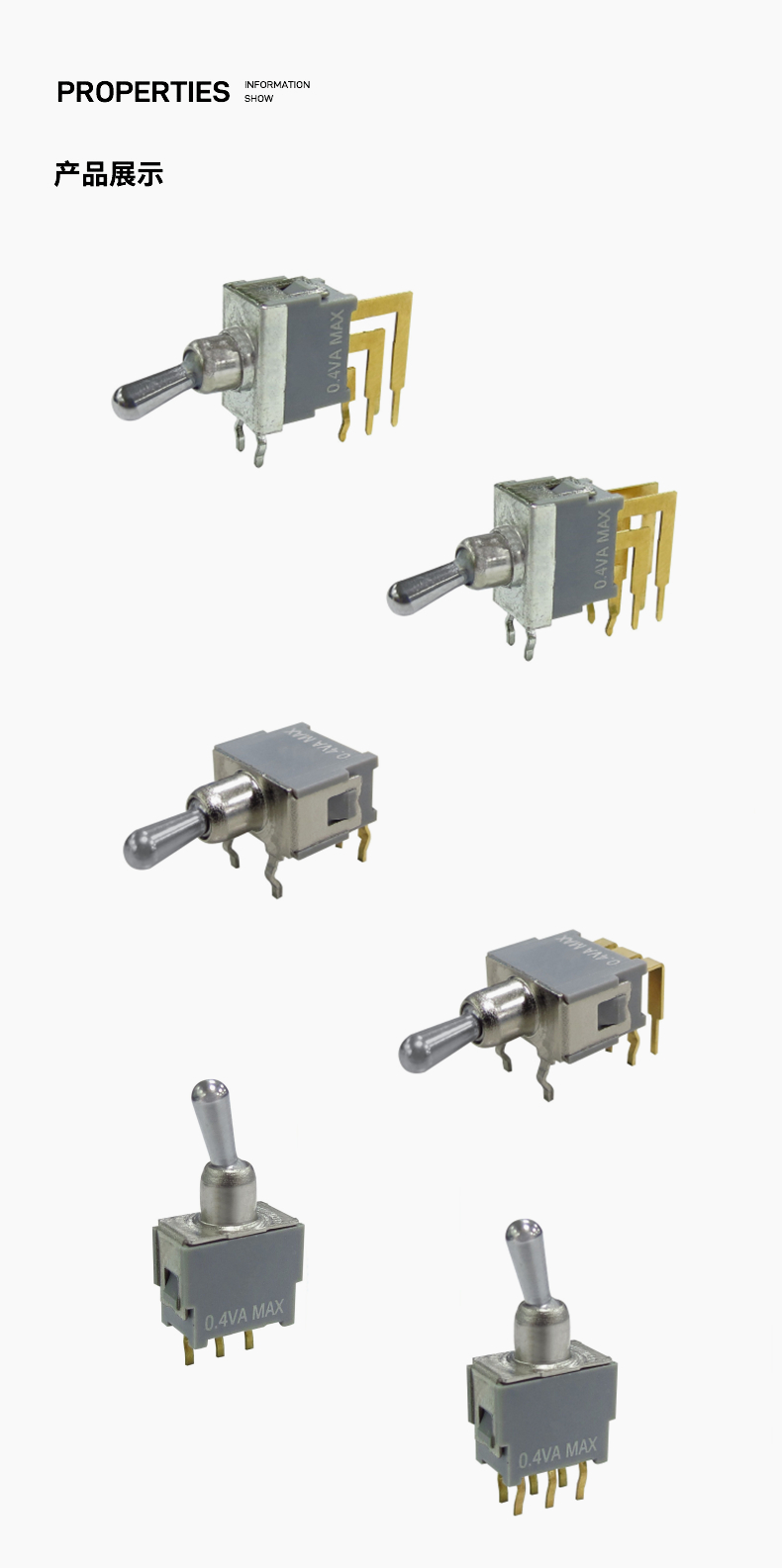

2YCTEIP67防塵防水鈕子開關係列
防塵防水鈕子開關，微電流鈕子開關，微型防水防塵鈕子開關，迷你型鈕子開關，主要特點，體積小，IP67防塵防水，高壽命鈕子開關，開關功能齊全，雙排，單排，安裝方式直插式，臥式安裝，廣泛用於通信設備，軍用設備等，適合較惡劣環境中長時間工作。
2YCTE係列超小型搖頭開關（防塵防水IP67）中文規格:

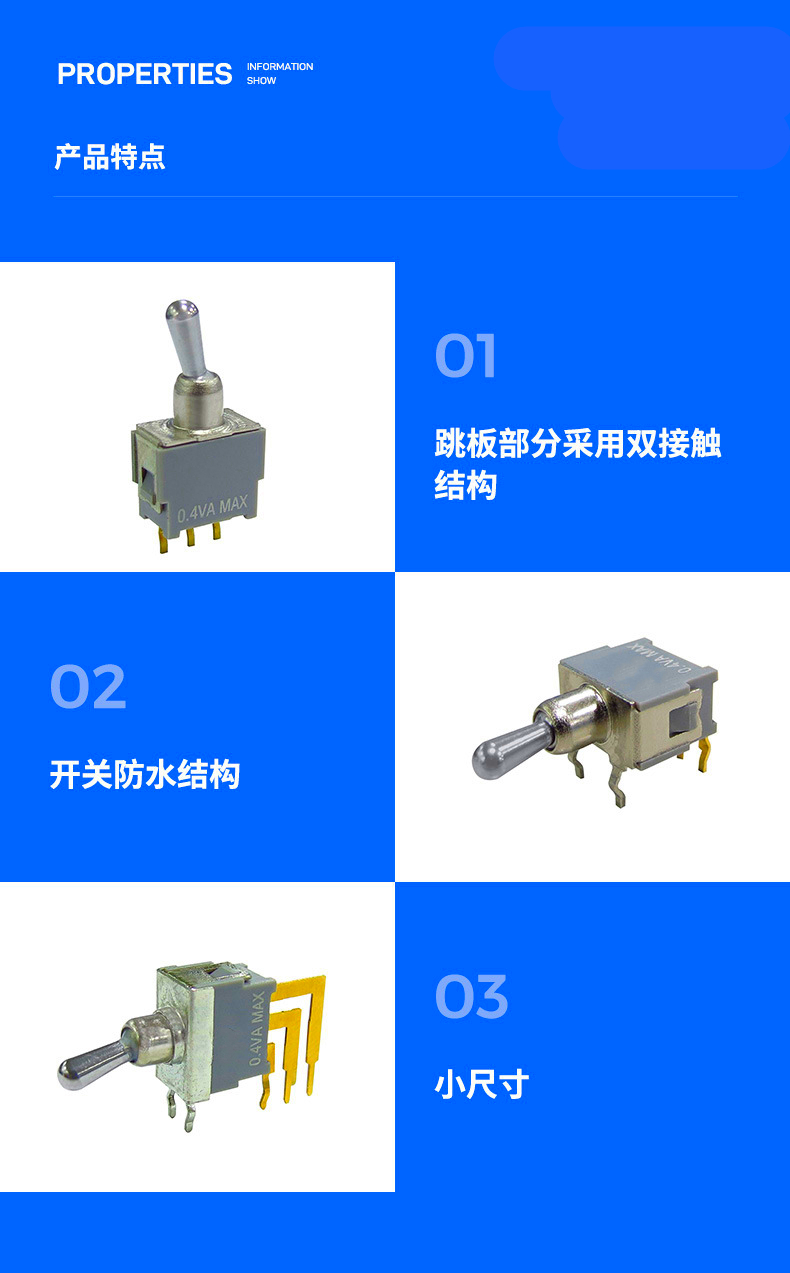

特色:高信賴度,在跳板部份上用雙跳板結構,可確保可信賴程度,可洗結構,開關整體都是完全防水結構
應用範圍:醫療設備.家電用具,灑水器.通訊設備
規格
功率：最大0.4VA在最高48VAC/DC
機械壽命：40000次操作以上
接觸電阻：最大50毫歐
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低500VAC至少一分鍾，在觸點與
外殼之間最低500VAC至少一分鍾
工作溫度範圍：-20度到85度
防水等級：IP67
材質
搖杆：黃銅鍍鉻，所有的搖杆內部都加裝O型環密封圈.
銅頭&框架：SPCC
外殼：玻璃填充PBT符合（UL94V-0)
支撐支架：鋼鍍錫
端子/彈片：磷青銅鍍金或鍍銀
端子密封：環氧樹脂
焊錫條件
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：波峰爐
2YCTE係列超小型搖頭開關（防塵防水IP67）英文規格:
SPECIFICATIONS:Max 0.4 VA max @ 48 VAC or DC Min.1 uA / 20 mV or DC
MECHANICAL LIFE:60,000 make-and-break cycies at full load.
CONTACT RESISTANCE:50m&max.initial @ 2-4VDC 100mA.
INSULATION RESISTANCE:1,000M&min.
DIELECTRIC STRENGTH:500 V RMS@sea level.
OPERATING TEMOERATURE:-30℃ to 85℃.
DEGREE OF PROTECTION:IP67
MATERIALS
ACTUATOR:Brass,chrome plated,internal O-ring seal.Standard for all actuators.
BUSHING & HOUSING:SPCC
CASE:Glass filled PBT (UL94v-0)
SWITCH SUPPORT:Brass,tin plated.
CONTACT/TERMINALS:Phosphor bronze gold-plated over nickel plated.
TERMINAL SEAL:Epoxy
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec.(PCB is 1.6mm in thickness)
