2YCB係列

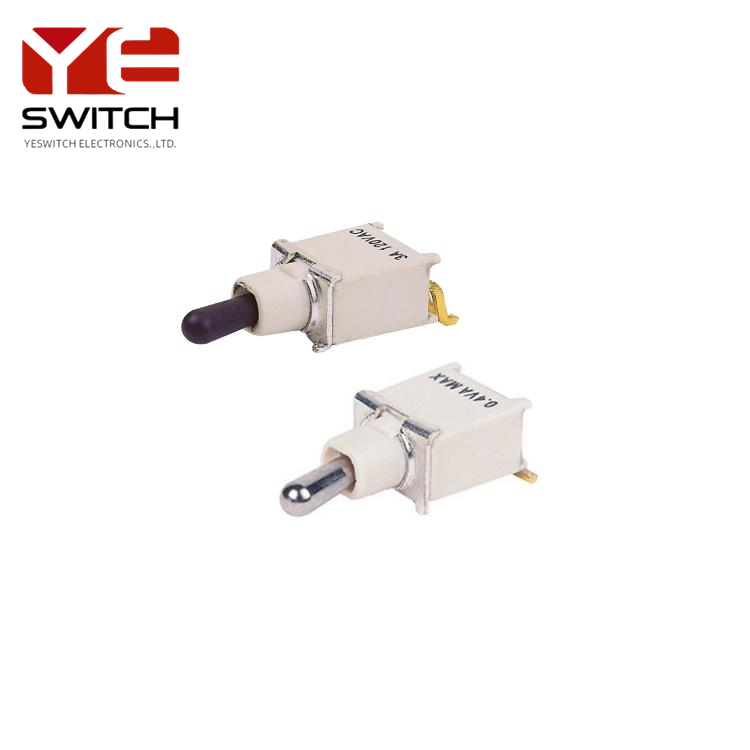

密封式鈕子開關（SMT）中文規格:

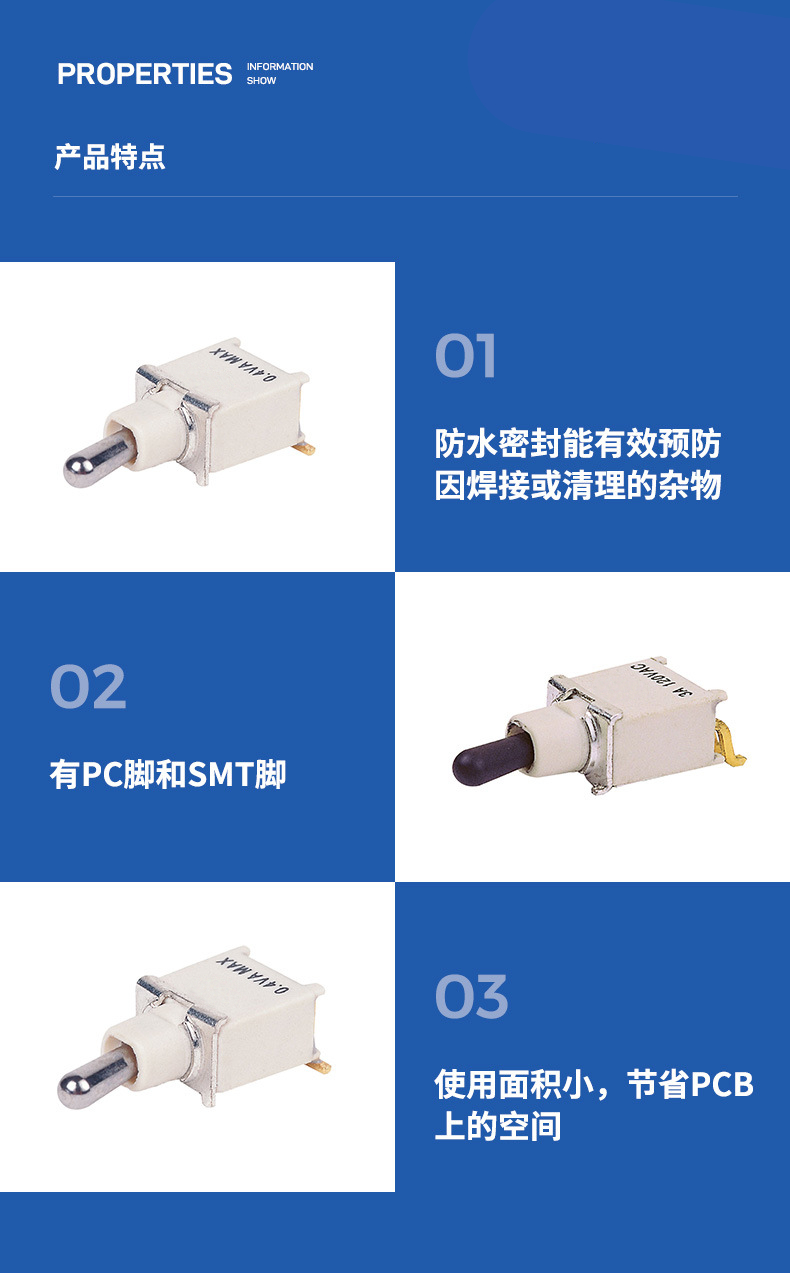

特色：防水密封能預防因焊接或清理過程中的汙染物,可有ESD保護物,
有PC腳和SMT腳,使用麵積小節省PCB上的空間.
應用範圍：電信,儀器,測試設備,醫療設備.
規格
功率：取決於觸點材料[3A@120VAC和28VDC 1A@250VAC 最大0.4VA@最高20VAC/DC]
機械壽命：30000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點
的最大電阻為20毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍6/6，符合（UL94V-0)
搖杆：黃銅鍍鉻，所有的搖杆內部都加裝O型環密封圈.
支撐支架：鋼鍍錫
端子/彈片：銅合金，鍍銅或鍍金
焊錫條件
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：可使用於波峰爐與紅外線回流焊接製程
包裝
開關被嵌入在抗靜電的卷軸中。
因為抗靜電，可以跟靜電幹擾的零件一起使用。
SMT防水鈕子開關英文規格:
SPECIFICATIONS
CONTACT RATING: Dependent upon contact materia.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING: Glass filled nylon 4/6,flame retardant,heat srabilized (UL94v-0).
ACTUATOR: Brass,chrome plated,internal O-ring seal. Standard for all actuators.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Copper alloy,with Silver or gold plated.
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec.
(PCB is 1.6mm in thickness)
SOLDERING: Vapor phase & IR-reflow soldering can be applied.
密封式鈕子開關（SMT）中文規格:
特色：防水密封能預防因焊接或清理過程中的汙染物,可有ESD保護物,
有PC腳和SMT腳,使用麵積小節省PCB上的空間.
應用範圍：電信,儀器,測試設備,醫療設備.
規格
功率：取決於觸點材料[3A@120VAC和28VDC 1A@250VAC 最大0.4VA@最高20VAC/DC]
機械壽命：30000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點
的最大電阻為20毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍6/6，符合（UL94V-0)
搖杆：黃銅鍍鉻，所有的搖杆內部都加裝O型環密封圈.
支撐支架：鋼鍍錫
端子/彈片：銅合金，鍍銅或鍍金
焊錫條件
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：可使用於波峰爐與紅外線回流焊接製程
包裝
開關被嵌入在抗靜電的卷軸中。
因為抗靜電，可以跟靜電幹擾的零件一起使用。
SMT防水鈕子開關英文規格:
SPECIFICATIONS
CONTACT RATING: Dependent upon contact materia.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING: Glass filled nylon 4/6,flame retardant,heat srabilized (UL94v-0).
ACTUATOR: Brass,chrome plated,internal O-ring seal. Standard for all actuators.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Copper alloy,with Silver or gold plated.
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec.
(PCB is 1.6mm in thickness)
SOLDERING: Vapor phase & IR-reflow soldering can be applied.
