防水搖擺開關 紅色防水搖頭開關
詳細介紹
2YCA係列

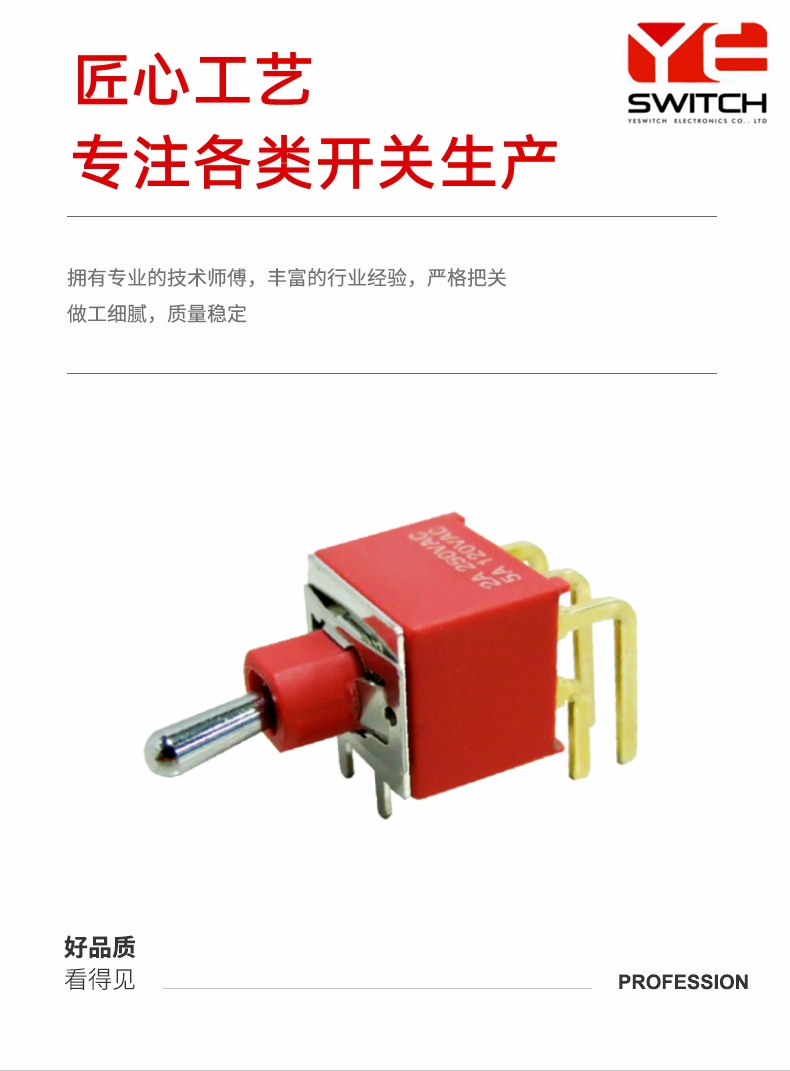

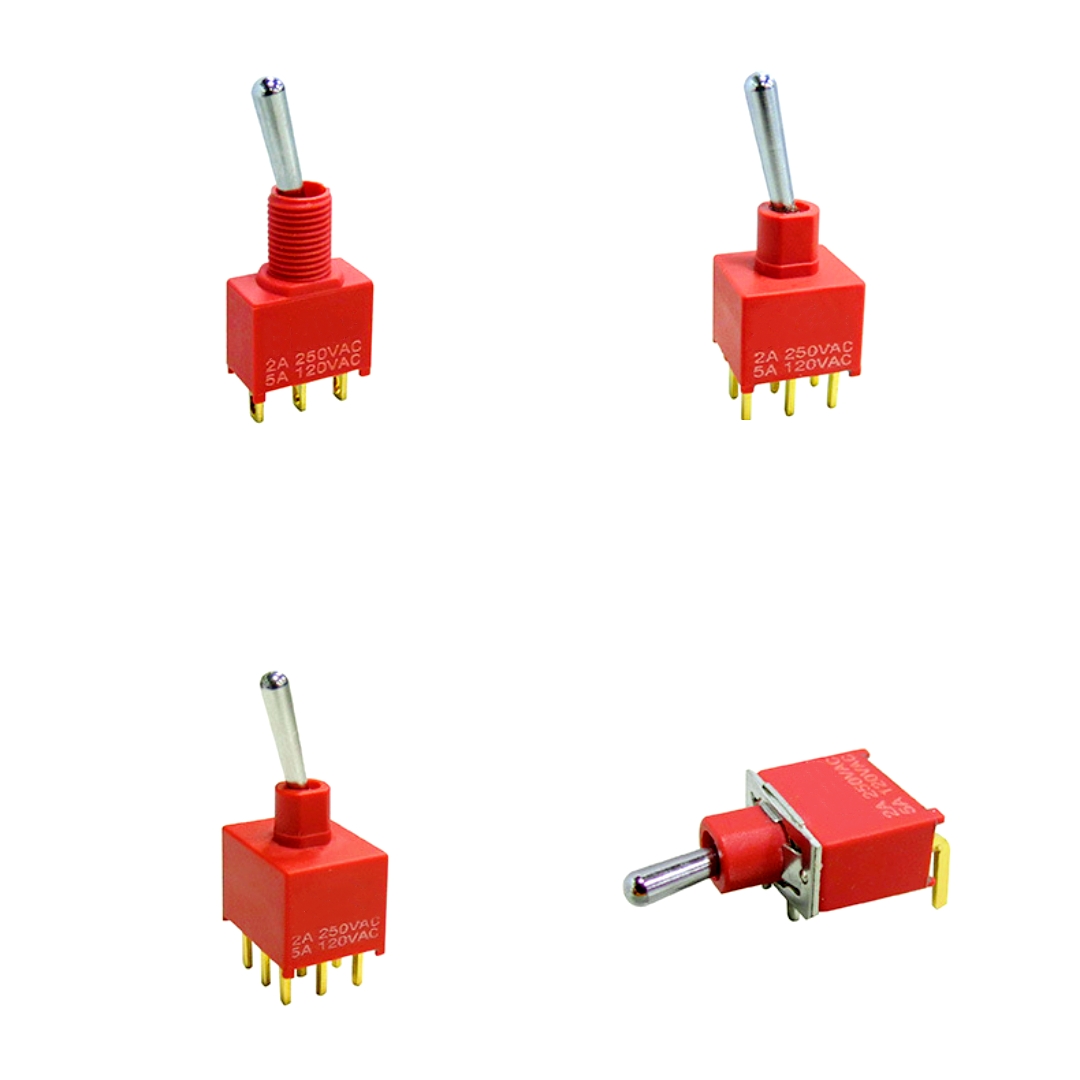

超小型IP67防塵防水鈕子開關產品圖片展示：
迷你型IP67防塵防水鈕子開關中文規格:
特色:防水密封能預防因焊接或清理過程中的汙染物
可有ESD保護物,有PC腳和SMT腳,使用麵積小節省PCB上的空間.
應用範圍：手持通訊設備,儀表.測試儀器,醫療設備.
密封處理超小型（IP67防塵防水）搖頭開關
功率：3A@120VAC和28VDC/1A@250VAC 最大0.4VA@最高20VAC/DC
機械壽命：30000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點的最大電阻為10毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍6/6，符合（UL94V-0)
搖杆：黃銅鍍鉻、所有的搖杆內部都加裝O型環密封圈.
支撐支架：鋼鍍錫
端子/彈片：銅銀合金鍍金或黃金
焊錫條件
手工焊：用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料.
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：波峰爐
防塵防水鈕子開關英文規格:
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material See.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
SOLDERING PROCESSES
MATERIALS
CASE & BUSHING: Glass filled nylon 6/6,flame retardant,
heat srabilized (UL94v-0).
ACTUATOR: Brass,chrome plated,internal O-ring seal.
Standard for all actuators.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Copper alloy with Silver or gold plated.

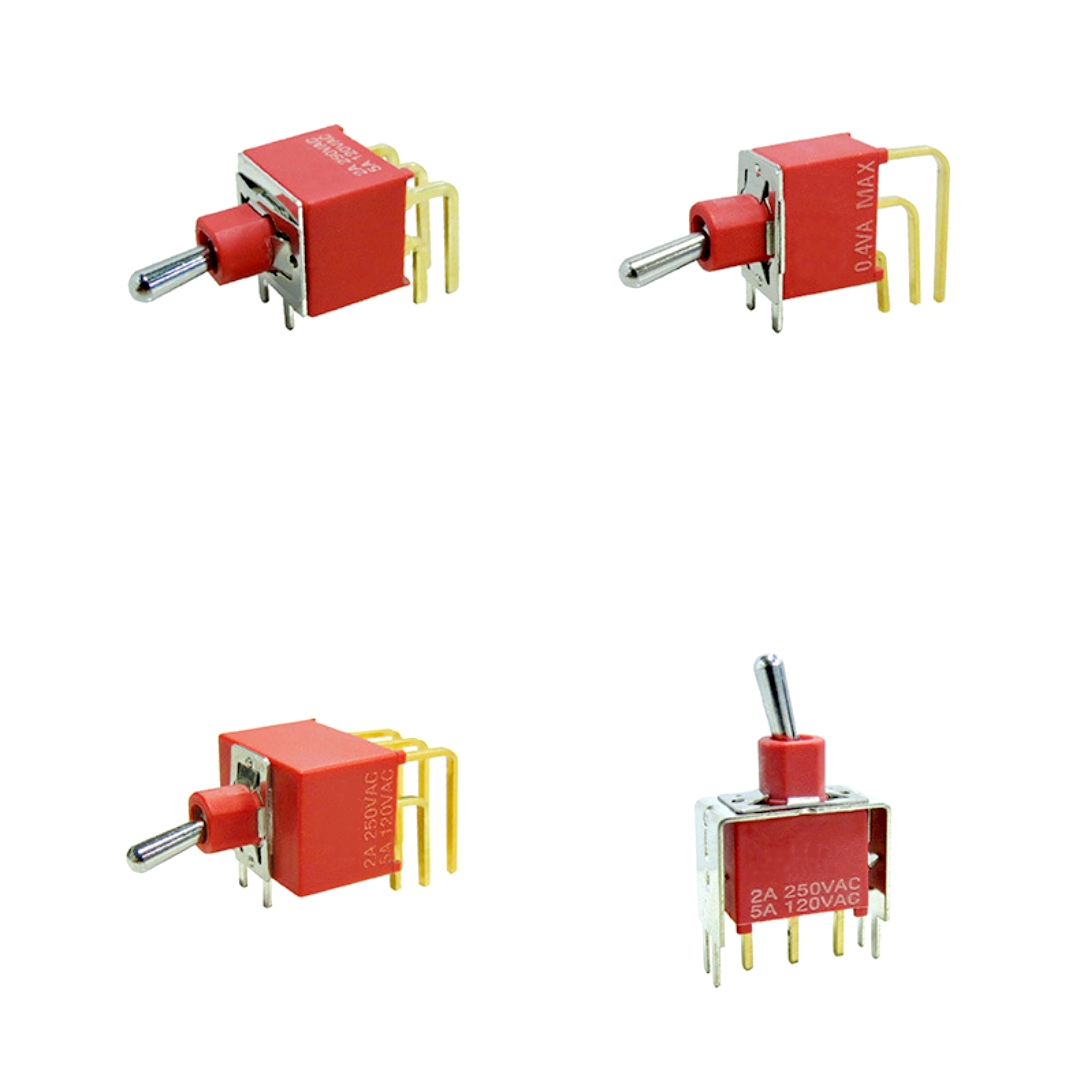

超小型IP67防塵防水鈕子開關產品圖片展示：
