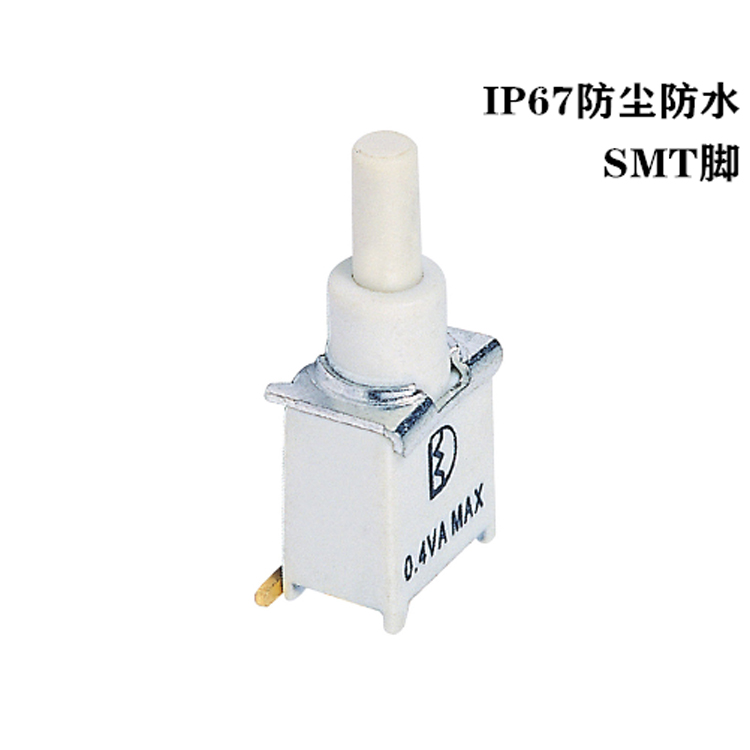

SMT超小型按鍵開關[可波峰焊或回流焊]
![SMT超小型按鍵開關[可波峰焊或回流焊]](https://www.huayu13.com/data/images/product/20230703160744_174.jpg "SMT超小型按鍵開關[可波峰焊或回流焊]")
詳細介紹
8YCB係列
(IP67防塵防水等級)(SMT)圖片展示:
8YCB 係列超小型按鈕開關中文規格：
特色:防水密封能對抗因焊接清理過程中的汙染物,快按把手可接受標準蓋子,可用膠帶和捲軸包裝
應用範圍:電腦及其週邊,電信及網通設備,儀器.測試和控製設備.
功率：取決於觸點材料【3 A @ 120VAC 和 28VDC 1 A@ 250VAC/最大0.4 VA @ 最高20V AC/DC】
機械壽命：50000次操作以上
接觸電阻：在2-4VDC，100mA時，鍍銀和鍍金觸點的最大電阻為20毫歐
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼/銅頭：玻璃填充尼龍4/6，符合（UL94V-0)
按鈕棒：熱縮性聚脂符合（UL94V-0)，所有的按鈕棒內部都加裝O型密封圈
支撐支架：銅鍍鎳
彈片/端子：銅合金鍍金或鍍銀.
焊錫條件
手工焊：用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料.
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：可使用於波峰爐與紅外線回流焊接製程.
8YCB 係列超小型按鈕開關英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 50,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING: Glass filled nylon 4/6,flame retardant,
heat srabilized (UL94v-0).
PLUNGER: Thermoplastic Polyester (UL 94V-0),
with intenal O-ring seal.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
SOLDERING: Vapor phase & IR-reflow soldering can be applied.
(IP67防塵防水等級)(SMT)圖片展示:
8YCB 係列超小型按鈕開關中文規格：
特色:防水密封能對抗因焊接清理過程中的汙染物,快按把手可接受標準蓋子,可用膠帶和捲軸包裝
應用範圍:電腦及其週邊,電信及網通設備,儀器.測試和控製設備.
功率：取決於觸點材料【3 A @ 120VAC 和 28VDC 1 A@ 250VAC/最大0.4 VA @ 最高20V AC/DC】
機械壽命：50000次操作以上
接觸電阻：在2-4VDC，100mA時，鍍銀和鍍金觸點的最大電阻為20毫歐
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼/銅頭：玻璃填充尼龍4/6，符合（UL94V-0)
按鈕棒：熱縮性聚脂符合（UL94V-0)，所有的按鈕棒內部都加裝O型密封圈
支撐支架：銅鍍鎳
彈片/端子：銅合金鍍金或鍍銀.
焊錫條件
手工焊：用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料.
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：可使用於波峰爐與紅外線回流焊接製程.
8YCB 係列超小型按鈕開關英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 50,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING: Glass filled nylon 4/6,flame retardant,
heat srabilized (UL94v-0).
PLUNGER: Thermoplastic Polyester (UL 94V-0),
with intenal O-ring seal.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Silver or gold plated copper alloy.
SOLDERING PROCESSES
MANUAL SOLDERING: Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
SOLDERING: Vapor phase & IR-reflow soldering can be applied.
