9700熱保護器

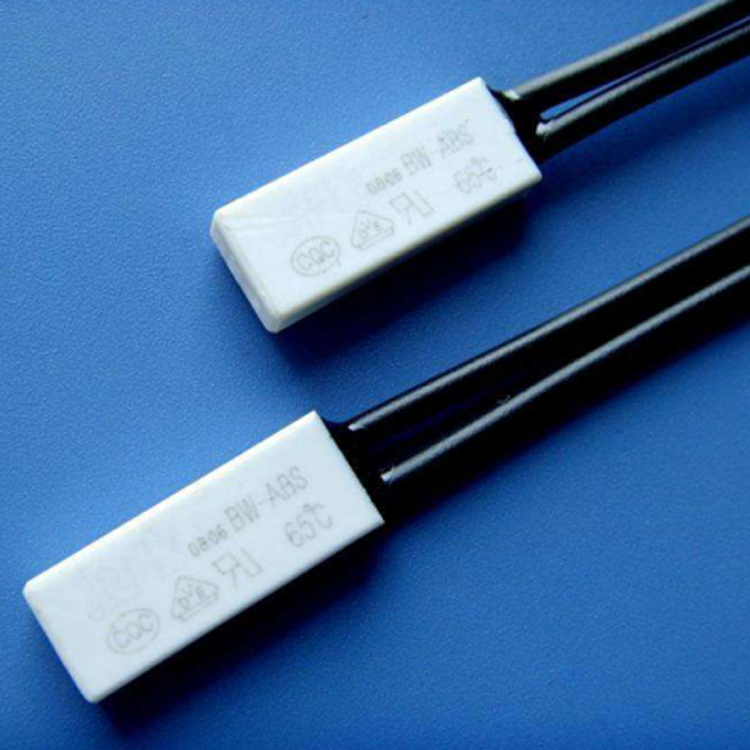

1. 產(chan) 品用途：BW係列熱保護器具有體(ti) 積小、外殼絕緣、動作靈敏、壽命長等特點。
廣泛適用於(yu) 各種電機、電磁爐、吸塵機、線圈、變壓器、電暖器、鎮流器、電熱器具、熒光燈鎮流器、汽車馬達、集成電路及一般電氣設備的過熱過流雙重保護作用。
2. 結構特點：BW係列熱保護器是采用一定幾何形狀的雙金屬片，無需輔助機構，僅(jin) 靠雙金屬片的自身感溫和電流熱效應,使雙金屬元件的狀態發生快速變化,直接帶動觸點實現自動切斷和接通電路,起到過熱/過載保護作用。
3. 外觀：熱保護器的外殼不得有毛刺、裂紋、變形、鏽蝕等現象；標誌應正確、端正、清晰，經久耐擦；
4. 性能：
額定電氣：額定電流：AC250V/5A AC115V/8A
最大短路電流：DC 12V100A 最小使用電流：DC 5V 10mA
動作溫度：動作溫度(OFF)：±5℃

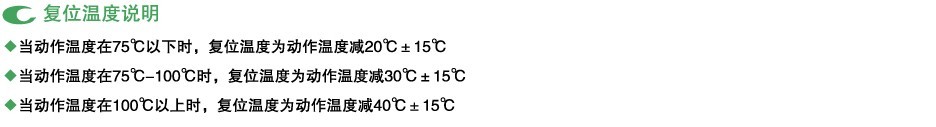

複位溫度(ON)：動作溫度下降15℃—45℃ ON—OFF差 ：15℃以上
6.觸頭在閉合狀態下，熱保護器兩(liang) 觸點間的接觸電阻應≤50mΩ。
7.絕緣電阻： ≥100MΩ以上。
8.電氣強度:對熱保護器下列部位間施加頻率為(wei) 50Hz的基本正弦波試驗電壓(有效值),曆時1S應無閃絡和擊穿現象.
ü 在觸頭熱分斷狀態下，兩(liang) 引出線之間：500V
ü 在觸頭常閉狀況下，引出線與(yu) 外殼絕緣層表麵之間：1500V
9.耐濕性:在周圍溫度為(wei) 25℃、相對濕度為(wei) 95%中放置10小時後,符合6.4、6.5項要求,並且外觀構造無異常變化。
10.循環加熱:每隔2小時放在-20℃與(yu) +90℃溫度中,循環10次後，符合6.4、6.5項要求,並且外觀構造無異常變化。
11.耐熱性:在140℃溫度中放置10小時後,滿足6.4及6.5項要求,並且外觀構造無異常變化。
12.耐寒性:在-20℃溫度中放置10小時後,滿足6.4及6.5項要求,並外觀構造無異常變化.動作溫度的變化為(wei) 5℃以內(nei) 。
13.反複開閉耐久性:常溫下,接在交流50Hz、電壓220V、功率因素COS∮=0.7的額定負載條件下試驗2000次後,額定動作溫度應在初期值的±5℃以內(nei) ,且觸點不發生熔焊,繼續試驗5000次後熱保護器仍應可工作。
14.耐振動性:振動頻率50Hz、振幅0.35mm、曆時90S的定頻試驗，試驗後其額定斷開溫度應符合6.2的規定。
15.耐落下衝(chong) 擊性:任意從(cong) 1200mm的高度落到混凝地麵3次後,其外觀構造無異常變化.動作溫度在5℃以內(nei) 。
16.引線牽拉強度性能：用不低於(yu) 30N軸向靜拉力，曆時5秒，引線無斷裂、鬆動、脫落現象。
17.使用注意事項：
溫度測試：將熱保護器置於(yu) 恒溫精度為(wei) ±1℃的試驗箱內(nei) 進行試驗。測溫方法采用熱電偶或溫度計，熱電偶或溫度計應置於(yu) 熱保護器試樣上或盡可能靠近試樣，在試驗升溫過程中，從(cong) 低於(yu) 額定動作溫度10℃開始，溫度變化速率不超過0.5℃/min。通過保護器的測試電流不應超過0.1A。
使用環境：塑料殼體(ti) 保護器不得長期用於(yu) 130℃以上的高溫環境，以防止造成塑料的變形使得保護器失效；不得在強酸、強堿及其它強腐蝕環境下長期使用。
18.安裝與(yu) 連接：保護器應安裝於(yu) 被保護對象溫升的敏感點，其感溫麵應與(yu) 被保護部件有效地緊密接觸或直接麵向被保護區域。
保護器在安裝過程中，以防止造成外殼變形或破損而使保護器性能改變，應注意以下幾點：
不得使用尖銳的工具對保護器抵壓；.不得用重力捶壓保護器；
19.連接采用電弧法焊接工藝時,焊接電流不得通過熱保護器,否則過強電流直接通過熱保護器,觸點會(hui) 造成破壞.
20.儲(chu) 藏條件：包裝箱及產(chan) 品在運輸、貯存過程中均不得遭受雨雪侵襲，擠壓與(yu) 破損，空氣相對濕度不大於(yu) 90%.

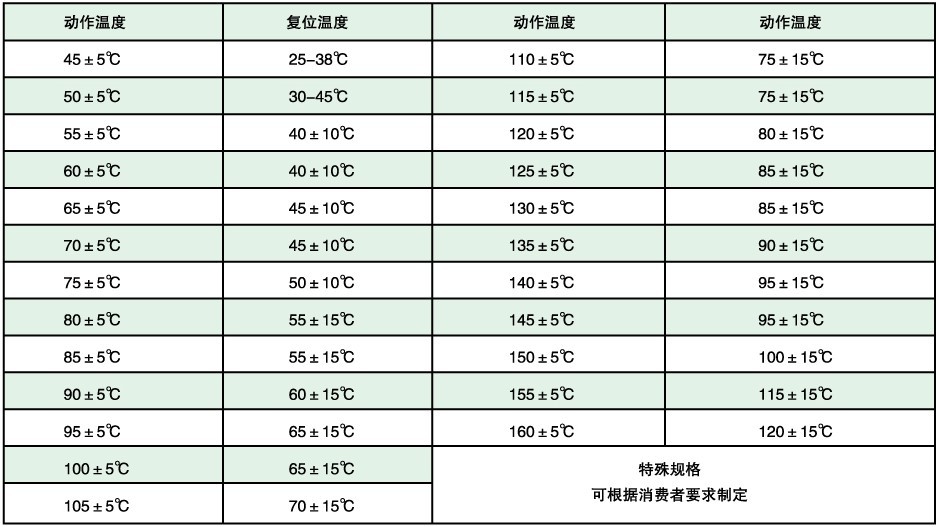

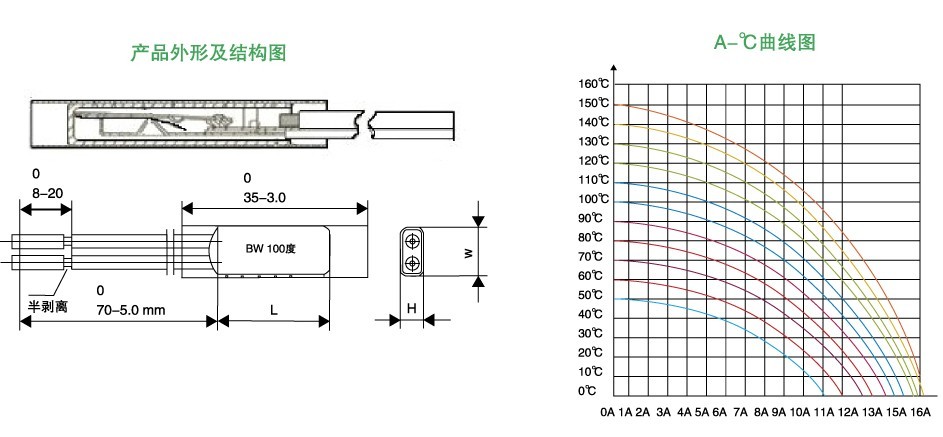

溫度特性對照表(見下表):

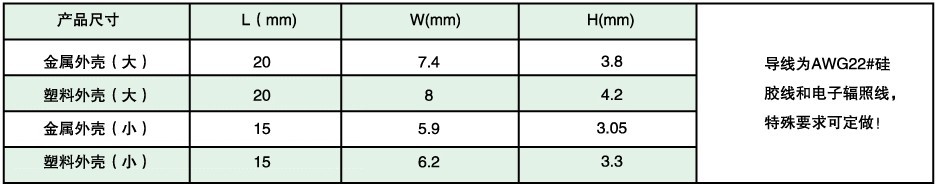

產(chan) 品尺寸對照表：

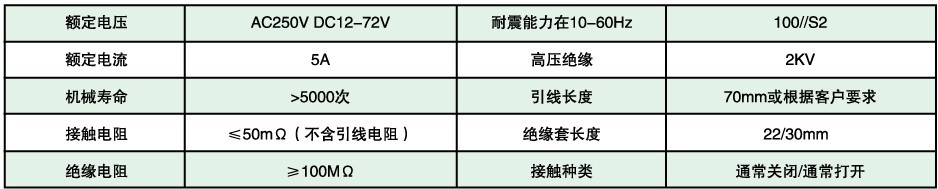

規格對照表：
