直流電源插座
詳細介紹
RYCJ係列

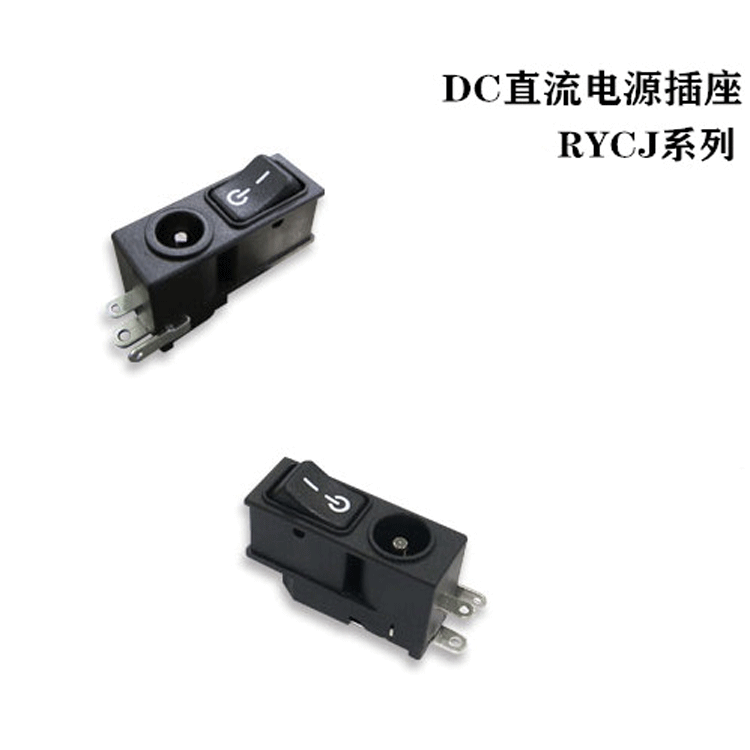

有翹板開關的直流電源插座圖片展示：

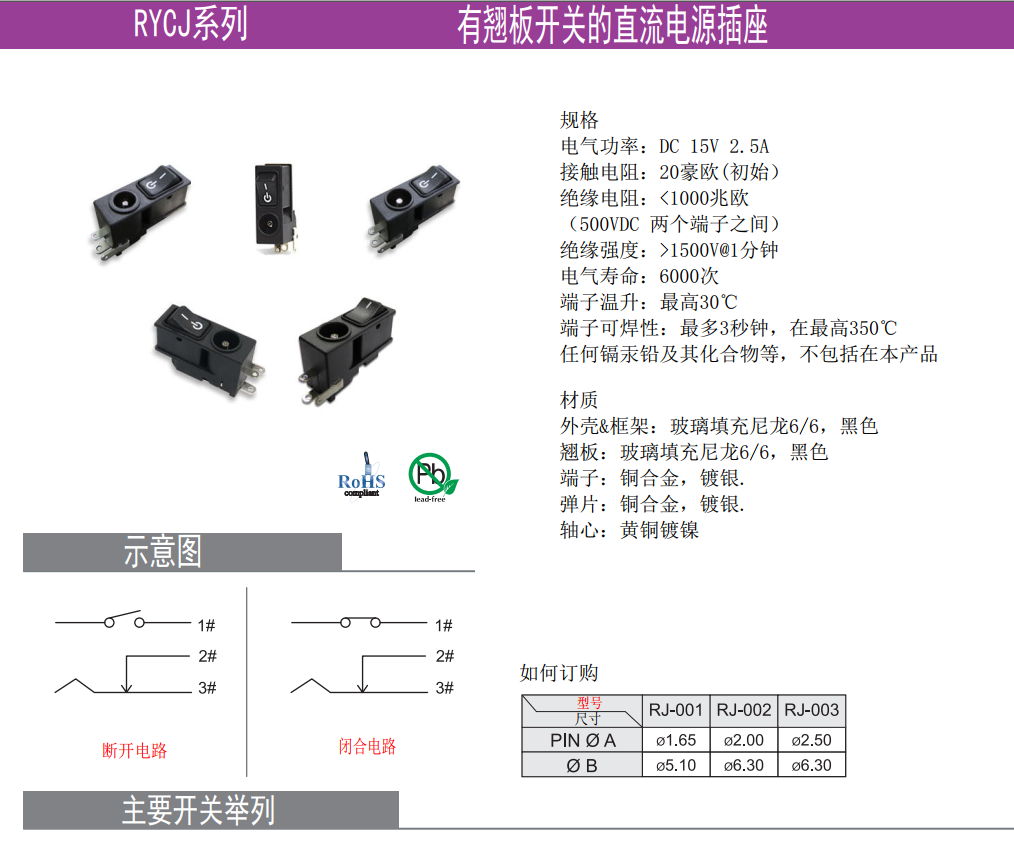

有翹板開關的直流電源插座規格介紹：
特色:開關與DC JACK的結合大幅縮小使用空間
應用範圍:通訊和網絡設備,測試設備.醫療設備,充電器,會議係統.
電氣功率：DC 15V 2.5A
接觸電阻：20豪歐(初始）
絕緣電阻：<1000兆歐
（500VDC 兩個端子之間）
絕緣強度：>1500V@1分鍾
電氣壽命：6000次
端子溫升：最高30℃
端子可焊性：最多3秒鍾，在最高350℃
任何鎘汞鉛及其化合物等，不包括在本產品
材質
外殼&框架：玻璃填充尼龍6/6，黑色
翹板：玻璃填充尼龍6/6，黑色
端子：銅合金，鍍銀.
彈片：銅合金，鍍銀.
軸心：黃銅鍍鎳
SPECIFICATIONS
ELECTRICAL RATING : DC 15V 2.5A
CONTACT RESISTANCE : 20 mΩ (initial)
INSULATION RESISTANCE : > 1000 MΩ
(500VDC between open contacts)
DIELECTRIC STRENGTH : > 1500V@ 1 minute
ELECTRICAL LIFE : 6,000 cycles
TEMPERATURE RISE AT THE TERMINAL : Max.30°C
SOLDER ABILITY OF TERMINAL : Max 350°C,3S (no pressure
may be placed in the terminals when soldering by hand)
Any Cd Pb Hg etc and it's compounds is not include in this
product
MATERIALS
CASE&HOUSING: Glass filled Nylon 6/6,black.
ACTUATOR : Glass filled Nylon 6/6,Black.
CONTACT : Copper alloy,silver plated.
TERMINALS : Copper alloy,silver plated.
PIN : Brass,nickel plated.
