小型翹板開關
詳細介紹
4YCB係列

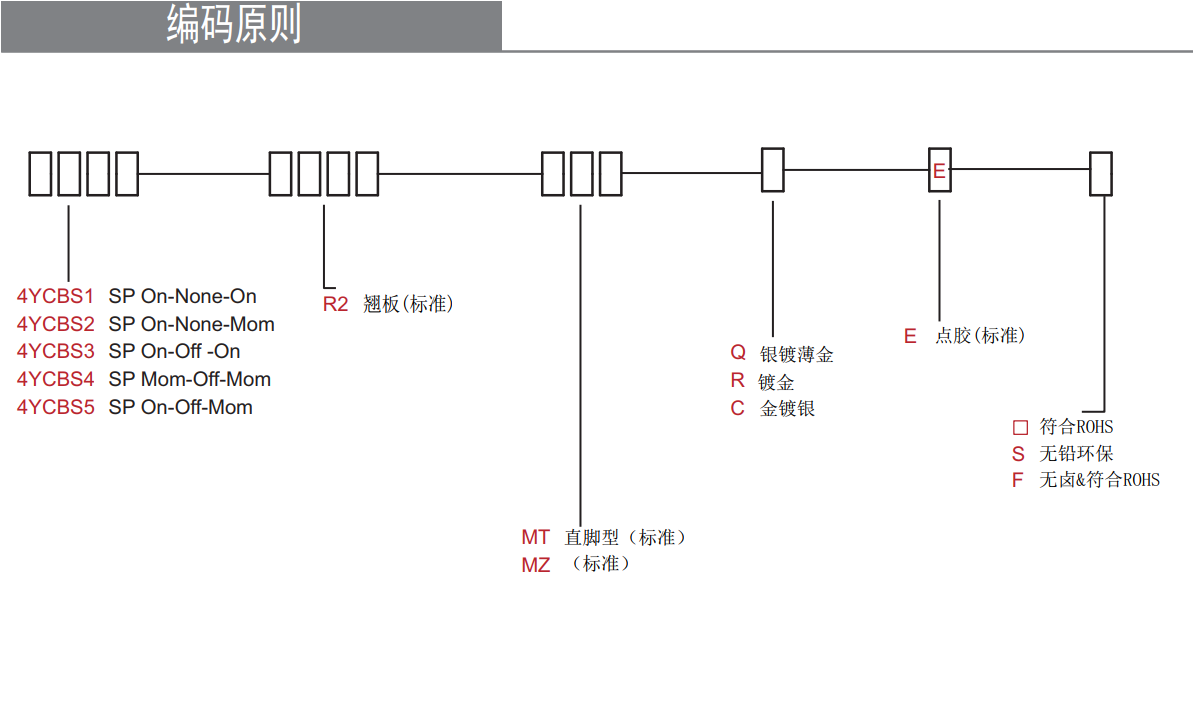

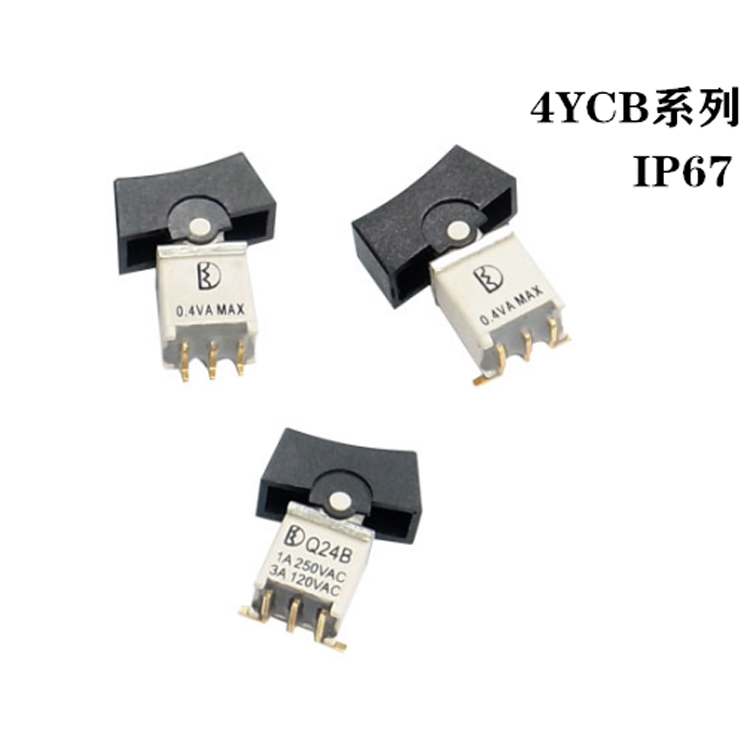

密封超小型翹板開關(SMT)圖片展示：

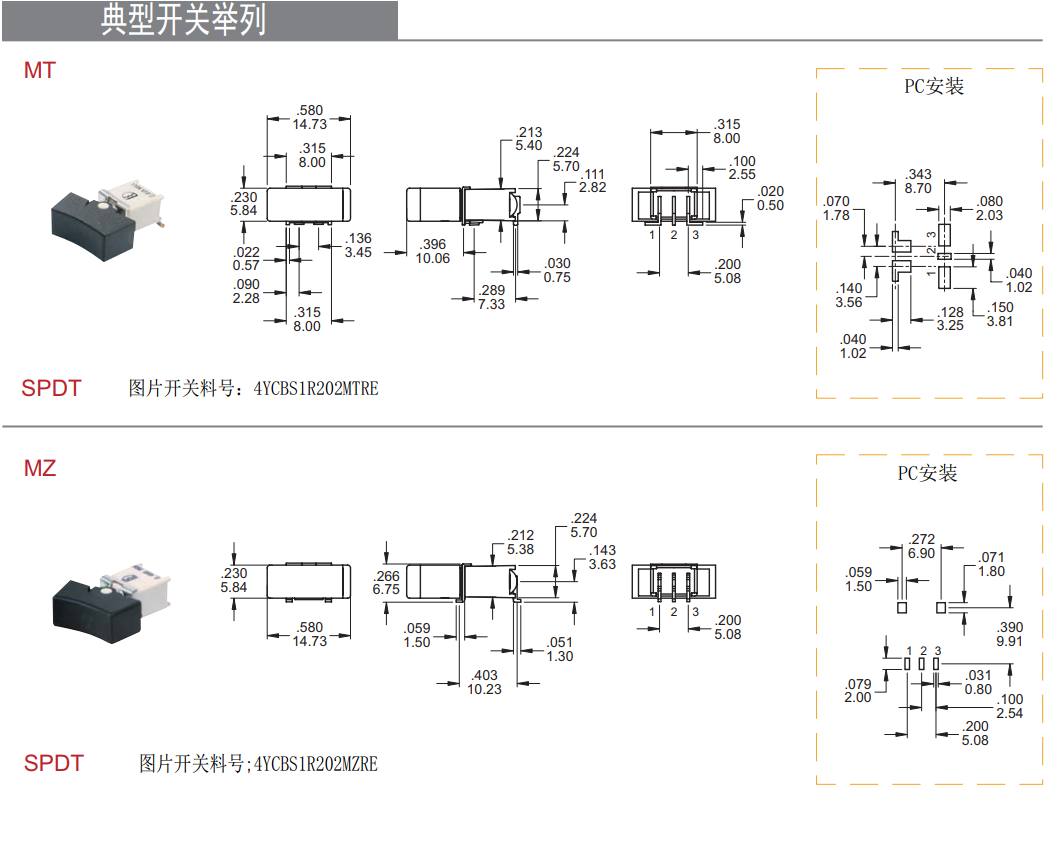

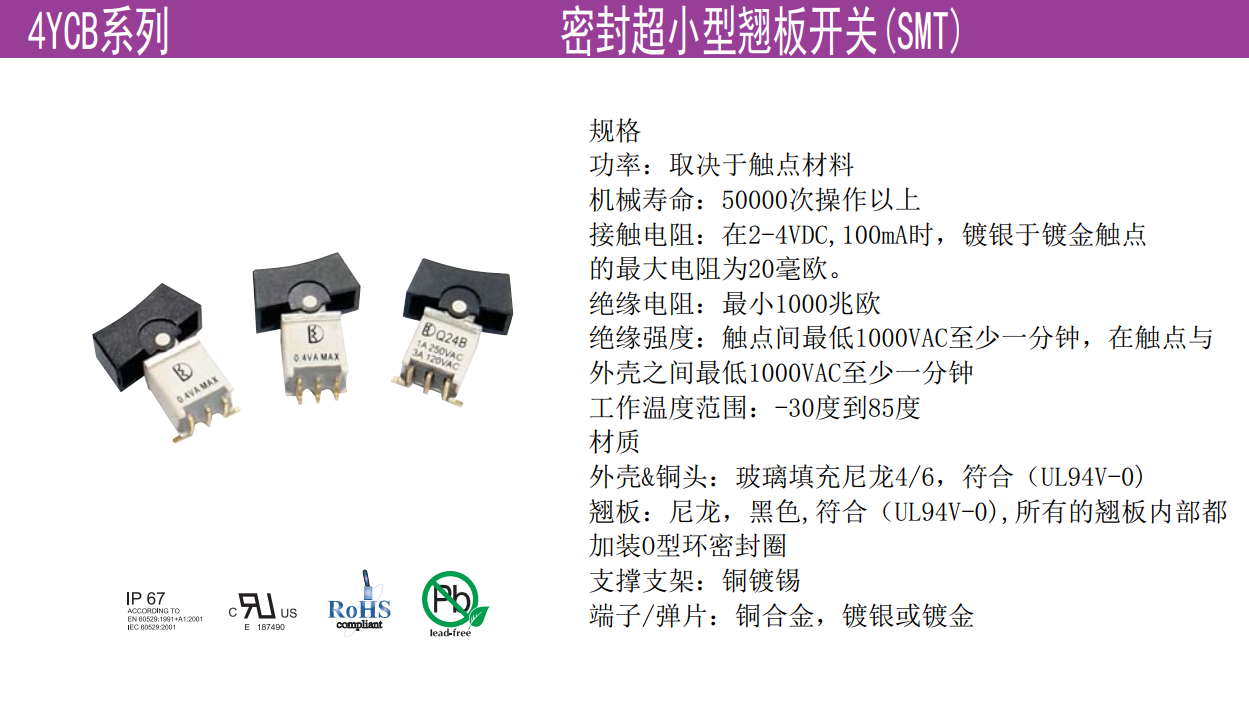

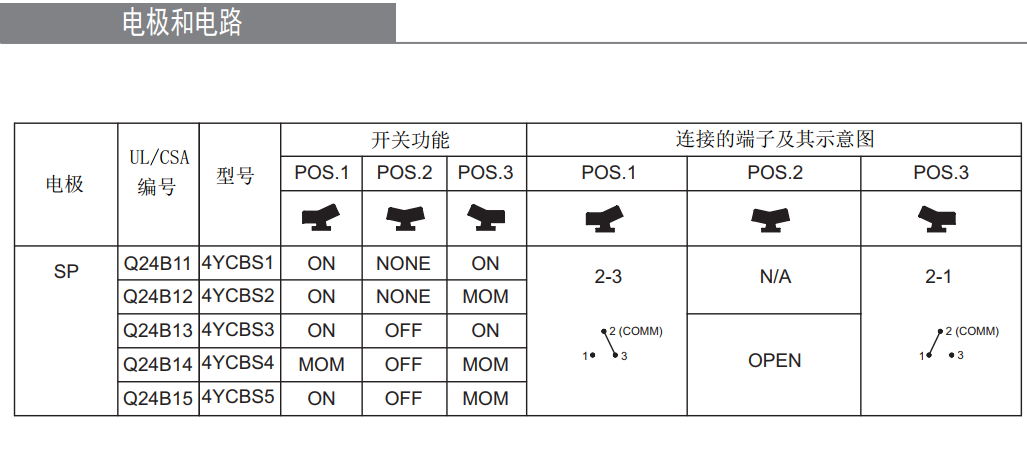

密封超小型翹板開關(SMT)中文規格：
特色:防水密封能預防因焊接或清理過程中的汙染物
翹板,底座和銅頭都符合UL94V-0,使用麵積小節省PCB上的空間
應用範圍：電信,儀器.測試設備,電腦及其週邊
功率：取決於觸點材料【3A@120VAC和28VDC,1A@250VAC/最大0.4VA@最高20VAC/DC】
機械壽命：50000次操作以上
接觸電阻：在2-4VDC,100mA時，鍍銀於鍍金觸點
的最大電阻為20毫歐。
絕緣電阻：最小1000兆歐
絕緣強度：觸點間最低1000VAC至少一分鍾，在觸點與
外殼之間最低1000VAC至少一分鍾
工作溫度範圍：-30度到85度
材質
外殼&銅頭：玻璃填充尼龍4/6，符合（UL94V-0)
翹板：尼龍，黑色,符合（UL94V-0),所有的翹板內部都
加裝O型環密封圈
支撐支架：銅鍍錫
端子/彈片：銅合金，鍍銀或鍍金

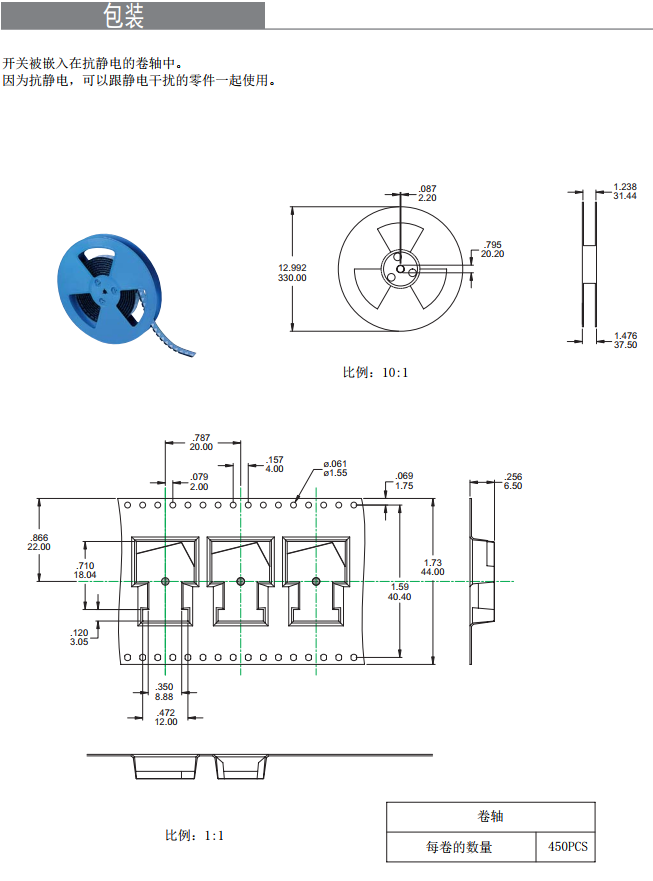

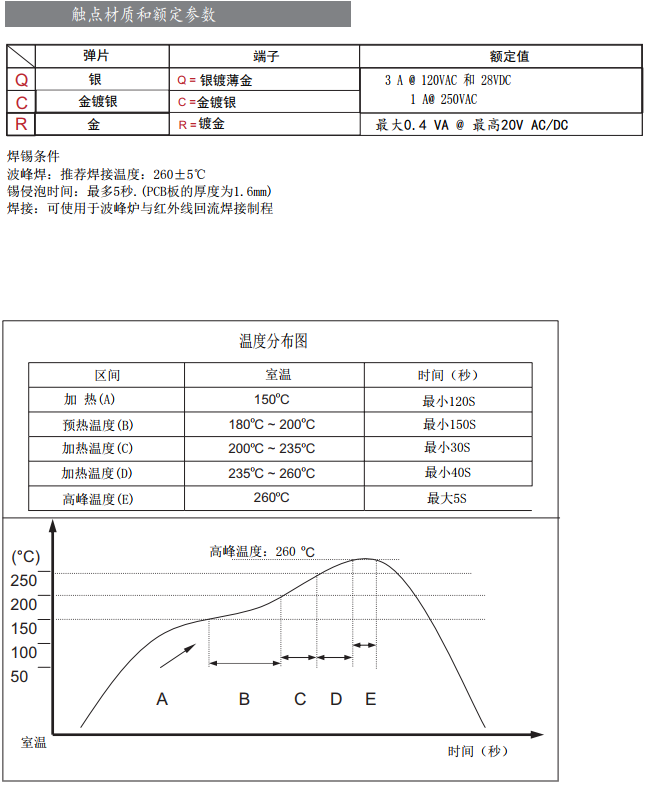

焊錫條件
波峰焊：推薦焊接溫度：260±5℃
錫侵泡時間：最多5秒.(PCB板的厚度為1.6mm)
焊接：可使用於波峰爐與紅外線回流焊接製程
4YCB係列 密封超小型翹板開關(SMT)英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 50,000 make-and-break cycles.
CONTACT RESISTANCE: 20 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE & BUSHING: Glass filled nylon 4/6,flame retardant,
heat srabilized (UL94v-0).
ACTUATOR: Nylon black std,internal O-ring seal standard witch
all actuators.
SWITCH SUPPORT: Brass,tin plated.
CONTACT / TERMINALS: Copper alloy,with Silver or gold plated.
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec.
(PCB is 1.6mm in thickness)
SOLDERING: Vapor phase & IR-reflow soldering can be applied.
