微型滑動開關
詳細介紹
6YCM係列

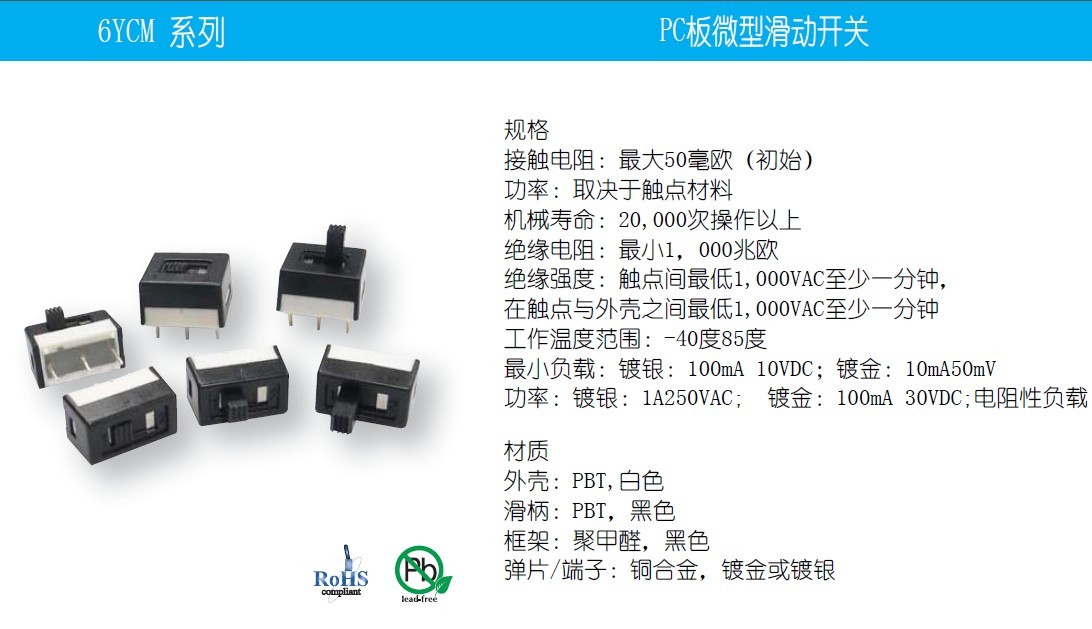

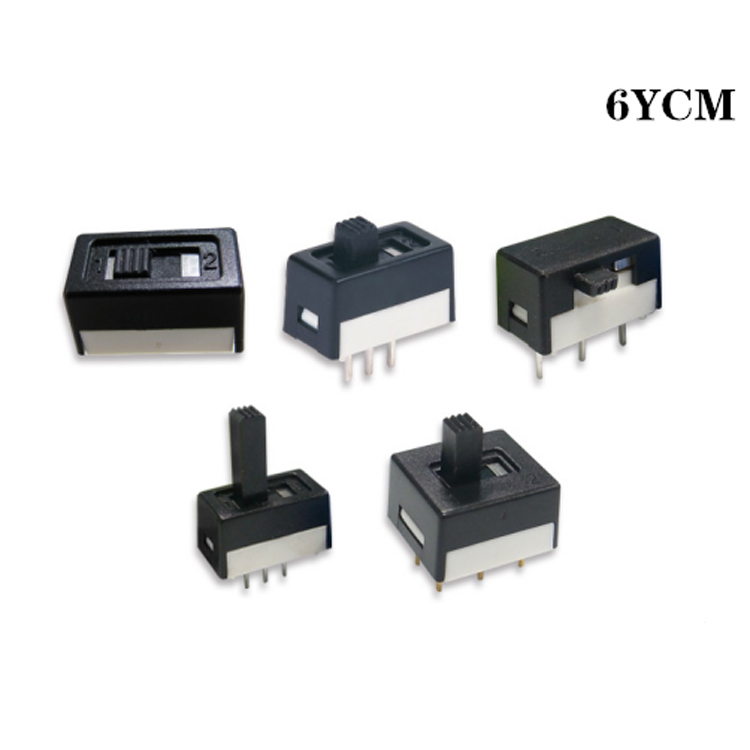

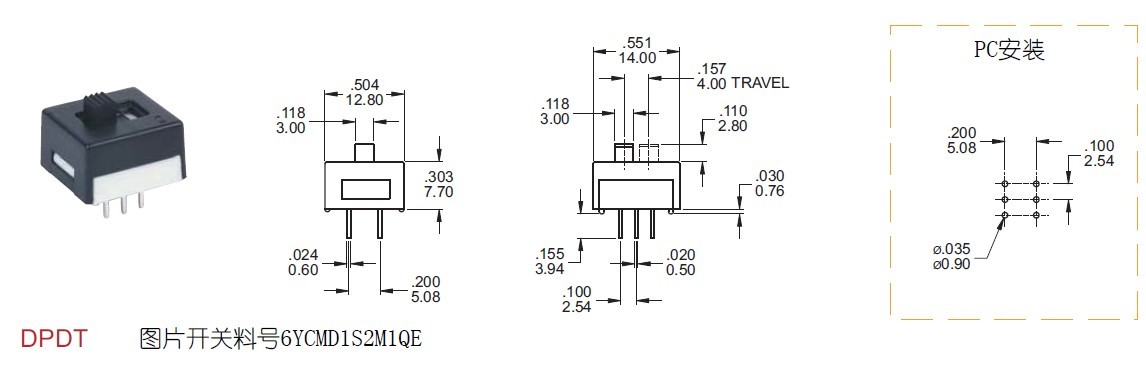

PC板微型滑動開關圖片展示：
PC板微型滑動開關中文規格：
特色：確實的止動裝置,包覆的外殼,維持(保持)和暫時(瞬間)功能,置於PC和麵板上,
應用範圍：通訊設備,照明設備.
接觸電阻：最大50毫歐（初始）

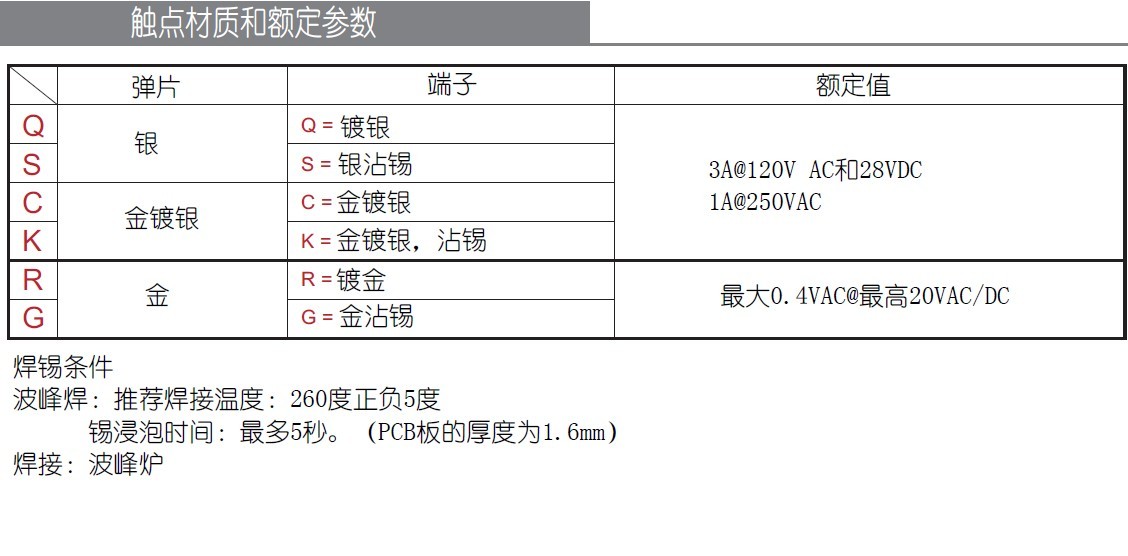

功率：取決於觸點材料【3A@120V AC和28VDC 1A@250VAC/最大0.4VAC@最高20VAC/DC】
機械壽命：20,000次操作以上
絕緣電阻：最小1，000兆歐
絕緣強度：觸點間最低1,000VAC至少一分鍾，
在觸點與外殼之間最低1,000VAC至少一分鍾
工作溫度範圍：-40度85度
最小負載：鍍銀：100mA 10VDC；鍍金：10mA50mV
功率：鍍銀：1A250VAC; 鍍金：100mA 30VDC;電阻性負載
材質
外殼：PBT,白色
滑柄：PBT，黑色
框架：聚甲醛，黑色
彈片/端子：銅合金，鍍金或鍍銀
焊錫條件
波峰焊：推薦焊接溫度：260度正負5度
錫浸泡時間：最多5秒。（PCB板的厚度為1.6mm）
焊接：波峰爐
PC板微型滑動開關英文規格：
SPECIFICATIONS
CONTACT RESISTANCE: 50mΩmax. initial .
MECHANICAL LIFE: 20,000 cycles.
INSULATION RESISTANCE: 1,000 MΩ min.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -40°C to 80°C.
MATERIALS
CASE: PBT,white.
ACTUATOR: PBT,black .
HOUSING: POM,black .
CONTACT/TERMINALS: Copper alloy,with silver or gold plated .
SOLDERING PROCESSES
WAVE SOLDERING: Recommended Soldering Temperature: 260 ± 5°C
Duration of Solder Immersion: Max 5 sec. (PCB is 1.6mm in thickness)
