小型滑動開關
詳細介紹
5YCM係列

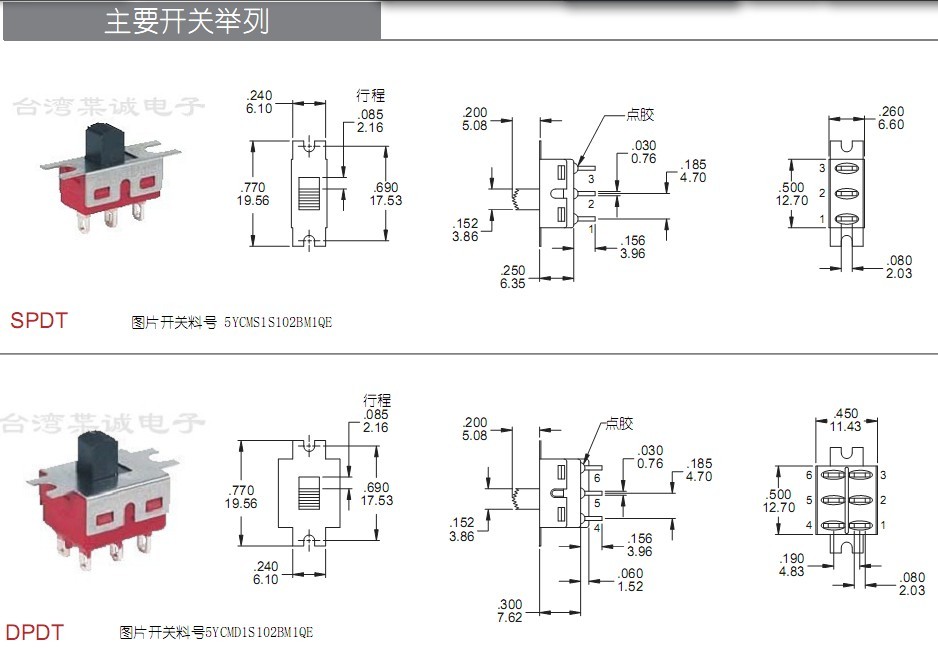

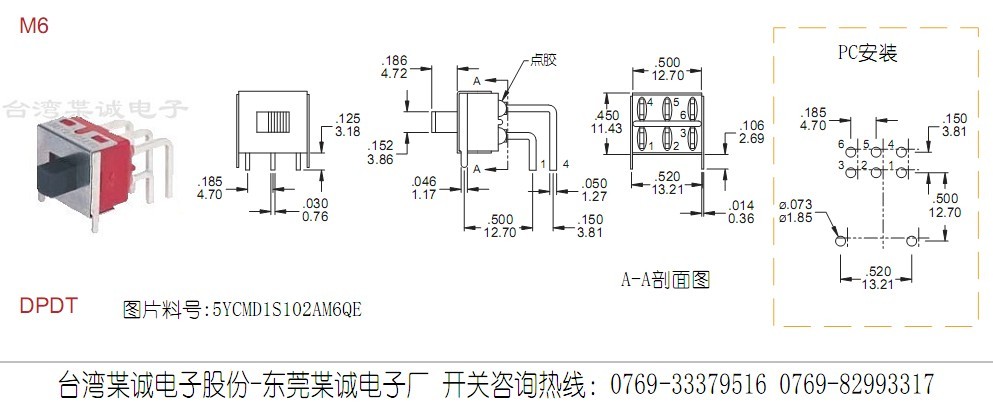

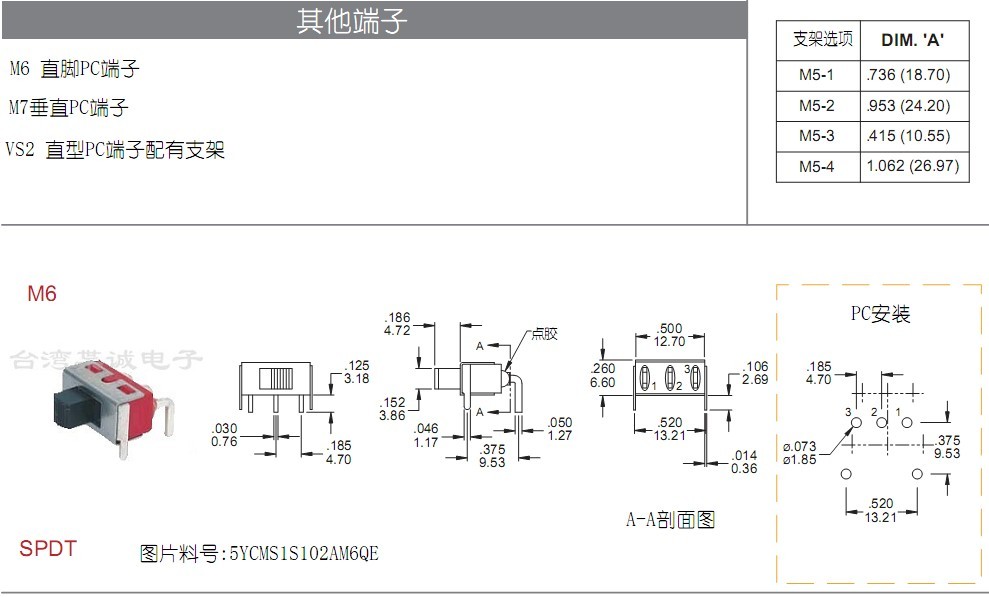

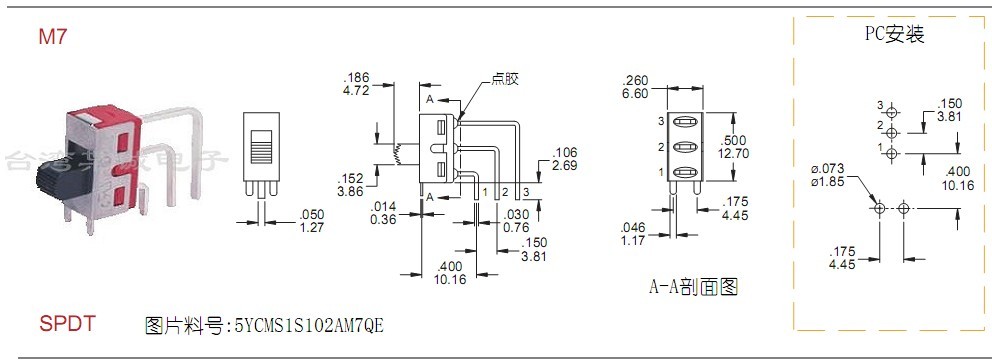

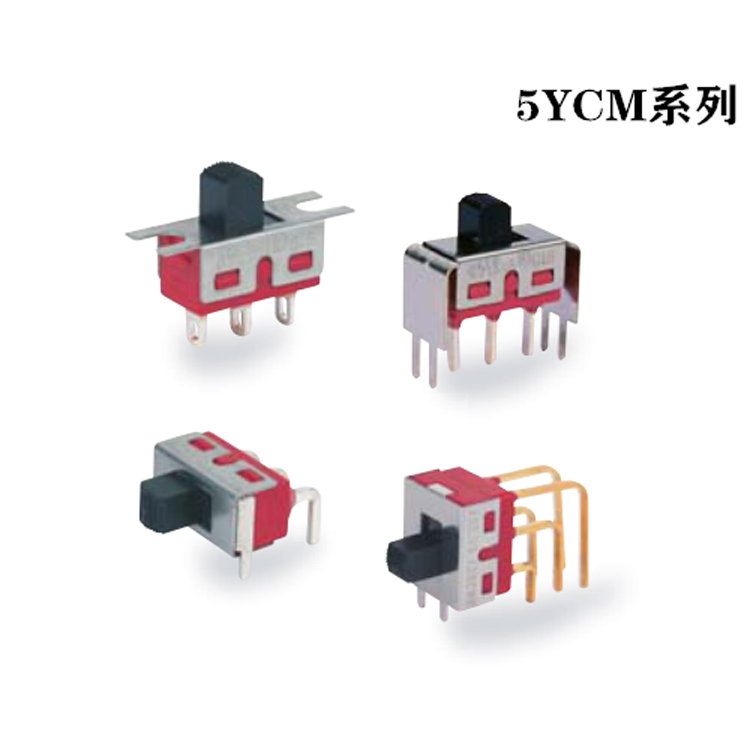

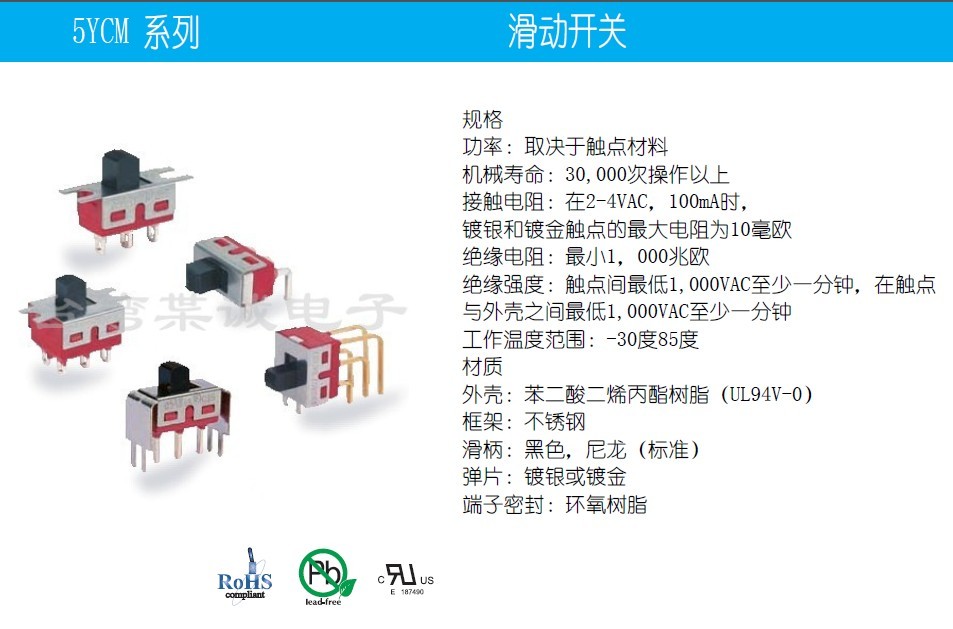

小型滑動開關圖片展示：
5YCM係列小型滑動開關中文規格：
特色:滑板和端子多樣化,可凸置麵板上,端子點膠防水–底部可共合-可洗淨.
應用範圍:儀器,測試設備.

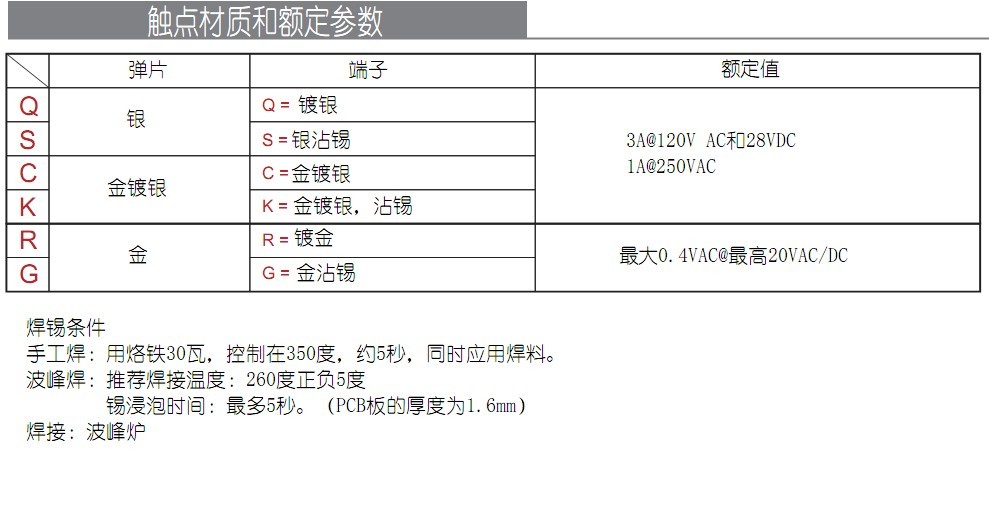

功率：取決於觸點材料【3A@120V AC和28VDC 1A@250VAC/最大0.4VAC@最高20VAC/DC】
機械壽命：30,000次操作以上
接觸電阻：在2-4VAC，100mA時，
鍍銀和鍍金觸點的最大電阻為10毫歐
絕緣電阻：最小1，000兆歐
絕緣強度：觸點間最低1,000VAC至少一分鍾，在觸點
與外殼之間最低1,000VAC至少一分鍾
工作溫度範圍：-30度85度
材質
外殼：苯二酸二烯丙酯樹脂（UL94V-0）
框架：不鏽鋼

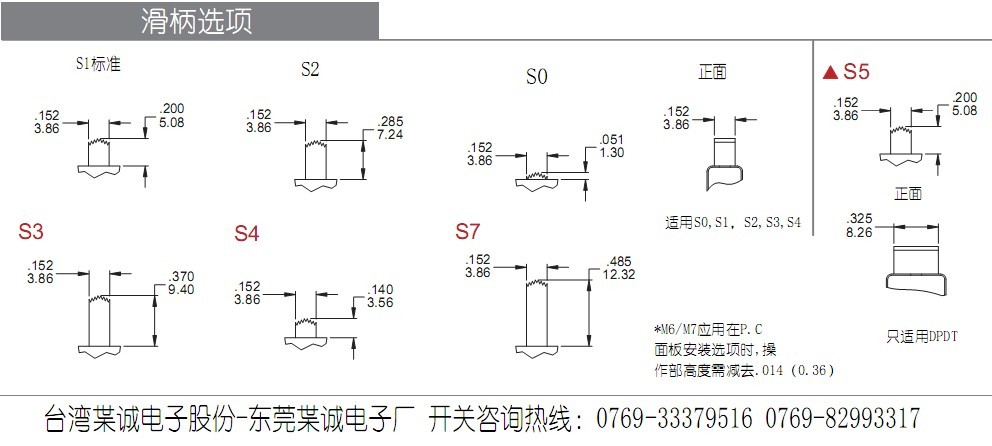

滑柄：黑色，尼龍（標準）
彈片：鍍銀或鍍金
端子密封：環氧樹脂
焊錫條件
手工焊：用烙鐵30瓦，控製在350度，約5秒，同時應用焊料。
波峰焊：推薦焊接溫度：260度正負5度
錫浸泡時間：最多5秒。（PCB板的厚度為1.6mm）
焊接：波峰爐
5YCM係列小型滑動開關英文規格：
SPECIFICATIONS
CONTACT RATING: Dependent upon contact material.
MECHANICAL LIFE: 30,000 make-and-break cycles.
CONTACT RESISTANCE: 10 mӨʳmax. initial @ 2-4VDC
100mA for both silver and gold plated contacts.
INSULATION RESISTANCE: 1,000 MӨʳmin.
DIELECTRIC STRENGTH: 1,000 Vrms min.@sea level.
OPERATING TEMPERATURE: -30°C to 85°C.
MATERIALS
CASE: Diallyl phthalate (DAP) (UL94v-0).
HOUSING: Stainless Steel.
ACTUATOR: Nylon,black std.
CONTACT: Brass, with silver or gold plated.
TERMINAL SEAL: Epoxy
SOLDERING PROCESSES
MANUAL SOLDERING : Use soldering iron of 30 watts, controlled at 350°C
approximately 5 seconds while applying solder.
WAVE SOLDERING : Recommended Soldering Temperature : 260 ± 5°C
Duration of Solder Immersion : Max 5sec. (PCB is 1.6mm in thickness)
