複位星空体育网址大全,全密封防水按鍵開關
詳細介紹
PYCA係列

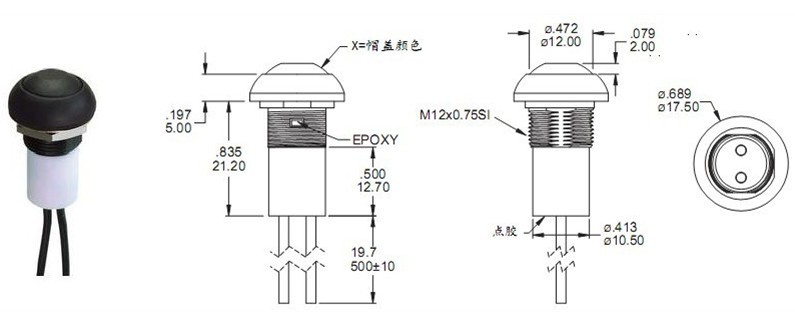

複位星空体育网址大全帶引線對應尺寸圖：

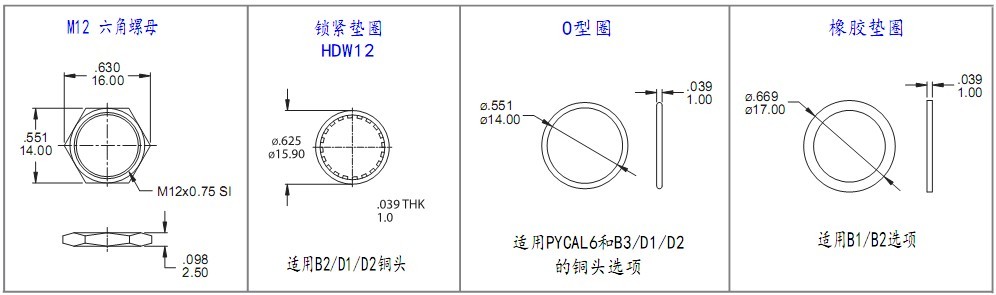

複位星空体育网址大全,全密封防水按鍵開關 小電流防水按鍵開關配件尺寸：
特色:按壓接觸式結構,無機械磨損問題,整體密封防水結構.
防雷擊開關,抗惡劣壞境,外殼可用塑膠和鋁。
應用範圍：燈飾,電腦周邊,通訊,醫療設備,工控,船用.
1：YESWITCH防水帶燈按鈕開關,帶鎖按鍵開關，複位功能按鍵開關,電氣壽命50萬次,機械壽命100萬次,經久耐用！
2：YESWITCH星空体育网址大全,具有防水防塵IP67等級,屬於軍工等級,不僅是防塵防水的等級,並且防爆！
3：YESWITCH星空体育网址大全,采用進口料,品質可靠保障,不僅具有快速交貨的交期,並且服務到位！
4：YESWITCH星空体育网址大全多種多樣,根據客戶喜好進行設計,已有不少好案例,做到客戶放心,客戶滿意是我們經營的理念！
圓形星空体育app在线是舊標準用術語，新標準（GB2900·18）中簡稱為按鈕。按鈕有動合(常開)和動斷(常閉)之分.微型按鈕用導電橡膠或金屬片等作導體,可作為狀態選擇開關,用於小型半導體收音機/遙控器/驗鈔器等產品中。
常開型防水防塵按鈕開關中文規格：
1：當前最大電流/電壓等級與負載電阻:
(常開型)
(常閉型)
400mA 32V AC-100mA 50V DC-125mA 125V AC
500mA 48V AC-200mA 50V DC-200mA 250V AC.金屬材料
2：初次接觸電壓:最大50毫歐
3：絕緣電阻:在500VDC最小1000兆歐.
4：絕緣強度: 1,000 VAC rms.
1,500 VAC rms.金屬材料
5：電氣壽命: 500,000次.
機械壽命:100,0000 次.
6：麵板厚度:
{B2螺紋安裝}1.5 mm (.059) min. -4 mm (.157) max.
{B1三角卡入式安裝}0.8mm (.031) min. -1.8 mm (.071) max.
{B3嵌入式安裝}3.0±0.25mm(.118)
7：總行程: 1.5 mm(.059).
8：操作力: 2N~5N.
9：觸點彈跳: 10 ms.
10：扭力: 0.5 Nm max. 適用於螺母.
1.5 Nm max. 金屬材料
11：焊接: 最多5秒鍾在最高350°C
12：工作溫度範圍:-30℃到85℃
13：型號:
常開型 SP OFF-MOm
常閉型 DP On-MOm
14：手工焊接:用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料。
15：波峰焊:推薦焊接溫度：260±5℃
錫浸泡時間：最多5秒。(PCB板的厚度為1.6mm)
焊接：波峰爐
16：(按鈕顏色)
①白色②黑色③紅色④橙色⑤黃色⑥綠色⑦藍色⑧褐色⑨灰色,任選.
17：(LED燈顏色)
①白色③紅色④橙色⑤黃色⑥綠色⑦藍色,任選
部分產品焊接注意事項：
任何不正確的焊接操作都可能導致產品塑性變形、開關接觸不良等。用戶在使用引腳式按鈕開關時,因焊接不當導致產品損壞的現象時有發生,故敬請各位用戶在接線操作時務必注意以下幾點：
*選擇合適的電烙鐵，加快焊接速度，建議使用20W電烙鐵在3秒內完成焊接。
*助焊劑必須適量,焊接時盡量將開關引腳朝下。
*盡量采用插線端子連接,避免焊接連接。
訂貨須知：
*訂貨時請對照"產品編碼"與產品體說明內容填寫具型號代號。
*所有產品均可訂製按鈕顏色，LED燈顏色！
*整個係列產品都可符合防塵防水等級IP67：可承受1米水深浸泡(30分鍾)

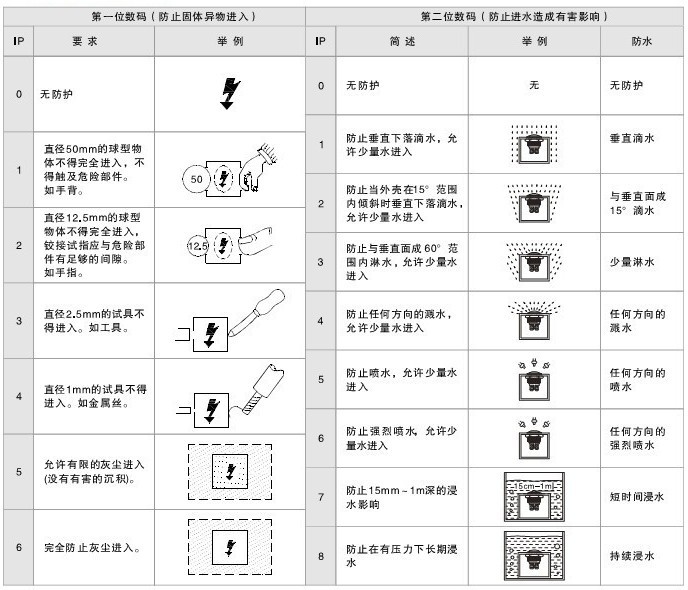

IP 國家防護等級介紹：

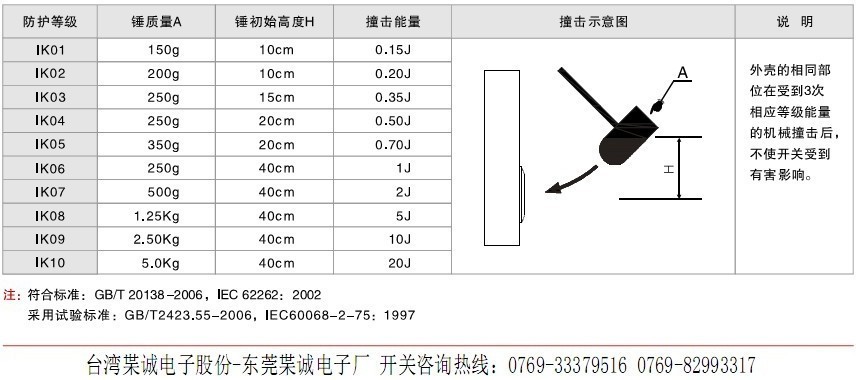

外殼防護等級介紹：

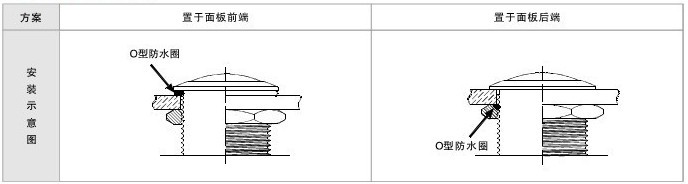

如何安裝防水配件：
