自鎖帶燈星空体育网址大全

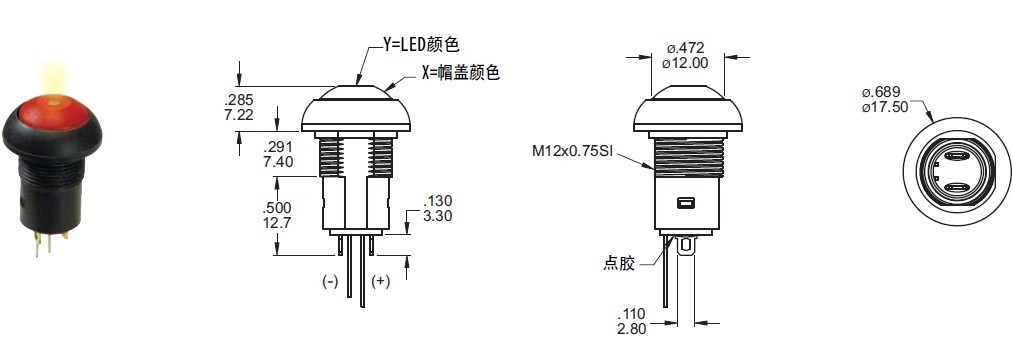

自鎖帶燈星空体育网址大全對應尺寸圖：

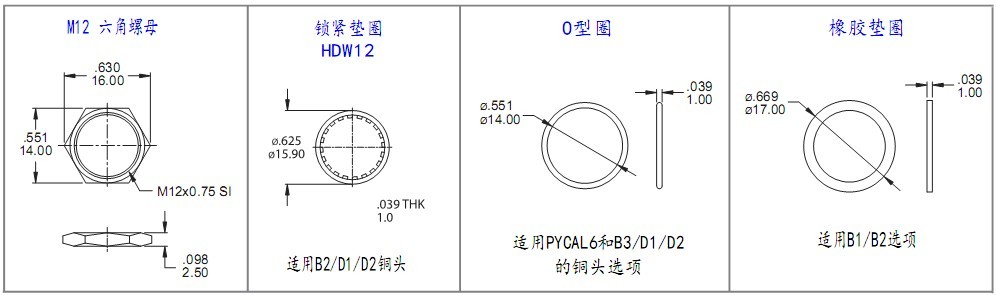

自鎖防塵按鈕開關配件尺寸圖：
特色:按壓接觸式結構,無機械磨損問題,整體密封防水結構.
防雷擊開關,抗惡劣壞境,外殼可用塑膠和鋁。
應用範圍：燈飾,電腦周邊,通訊,醫療設備,工控,船用.
1：枼誠螺紋自鎖星空体育app在线,電氣壽命50萬次,機械壽命100萬次,經久耐用！
2：枼誠星空体育网址大全,具有防水防塵IP67等級,屬於軍工等級,不僅是防塵防水的等級,並且防爆！
3：枼誠星空体育网址大全,采用進口料,品質可靠保障,不僅具有快速交貨的交期,並且服務到位！
4：枼誠星空体育网址大全多種多樣,根據客戶之喜好進行設計,已有不少好案例,做到客戶放心,客戶滿意,是我們經營的理念！
自鎖星空体育app在线是舊標準用術語，新標準（GB2900·18）中簡稱為按鈕。
按鈕有動合(常開)和動斷(常閉)之分.微型按鈕用導電橡膠或金屬片等作導體,可作為狀態選擇開關,用於小型半導體收音機/遙控器/驗鈔器等產品中。
自鎖帶燈星空体育网址大全中文規格介紹：
1：當前最大電流/電壓等級與負載電阻:
100mA 24V DC-平均壽命200000次
2A 125V AC-平均壽命10000次
2：初次接觸電壓:最大50毫歐
3：絕緣電阻:在500VDC最小1000兆歐.
4：絕緣強度: 1,000 VAC rms.
1500 VAC rms.金屬材料
5：電氣壽命: 200000次.
機械壽命:100,0000 次.
6：麵板厚度:
{螺紋安裝}1.5 mm (.059) min. - 4 mm (.157) max.
7：總行程: 2.5 mm(.098).
8：操作力: 2N~5N.
9：觸點彈跳: 10 ms.
10：扭力: 0.5 Nm max. 適用於螺母.
1.5 Nm max. 金屬材料
11：焊接: 最多5秒鍾在最高350°C
12：工作溫度範圍:-30℃到85℃
13：型號:SP OFF-ON
14：手工焊接:用烙鐵30瓦，控製在350℃，約5秒，同時應用焊料。
15：波峰焊:推薦焊接溫度：260±5℃
錫浸泡時間：最多5秒。（PCB板的厚度為1.6mm）
焊接：波峰爐
16：(按鈕顏色)
①白色②黑色③紅色④橙色⑤黃色⑥綠色⑦藍色⑧褐色⑨灰色,任選.
17：(LED燈顏色)
①白色③紅色④橙色⑤黃色⑥綠色⑦藍色,任選
IP67帶燈自鎖按鈕開關(guan) 英文規格：
SPECIFICATIONS
1】Max. current/voltage rating with resistive load:
*100mA 24VDC-life expectancy 200,000 cycles.
*2A125VAC- life expectancy 10,000 cycles.
2】INITIAL CONTACT RESISTANCE: 50 mΩ max.
3】INSULATION RESISTANCE:1 GΩ min. at 500VDC.
4】DIELETRIC STRENGTH:1,000 VAC rms.
5】ELECTRICAL LIFE AT FULL LOAD:200,000 cycles.
6】OPERATING TEMPERATURE:-30℃to 85℃
7】PANEL THICKNESS:1.5 mm(.059) min.-5.5mm（.217）max.
8】TOTAL TRAVEL:2.5 mm(.098).
9】OPERATING FORCE:2N~5N.
10】CONTACT BOUNCE:10 ms.
11】TORQUE:0.5 Nm max.for metal material
12】SOLDERING:350°Cmax. for 5 seconds.
13】MODEL NO.:SP OFF-On-OPEN-1-3
14】CAP COLOP:①White②Black③Red④Orange⑤Yellow⑥Green⑦Blue任選.
15】LED COLOR:①White③Red⑤Yellow⑥Green⑦Blue任選.
16】MANUAL SOLDERING:Use soldering iron of 30 watts，controlled at 350℃
Approximately 5 seconds while applying solder.
17】WAVE SOLDERING:Recommended Soldering Temperature：260±5℃
Duration of Solder lmmersion：Max 5 sec.（PCB is 1.6mm in thickness）
SOLDERING:Vapor phase.
MATERIALS：
CASE：Glass fillde Nylon 6/6(UL-94v0)
CAP:Polyamide 6/6.
BUSHING:Polyamide 6/6.
TERMINAL/CONTACTS:Gold over silver plated.
ROHS:2002/95/EC
任何不正確的焊接操作都可能導致產品塑性變形、開關接觸不良等。用戶在使用引腳式按鈕開關時,因焊接不當導致產品損壞的現象時有發生,故敬請各位用戶在接線操作時務必注意以下幾點：
*選擇合適的電烙鐵，加快焊接速度，建議使用20W電烙鐵在3秒內完成焊接。
*助焊劑必須適量,焊接時盡量將開關引腳朝下。
*盡量采用插線端子連接,避免焊接連接。
訂貨須知：
*訂貨時請對照"產品編碼"與產品體說明內容填寫具型號代號。
*所有產品均可訂製按鈕顏色，LED燈顏色！
*整個係列產品都可符合防塵防水等級IP67：可承受1米水深浸泡(30分鍾)

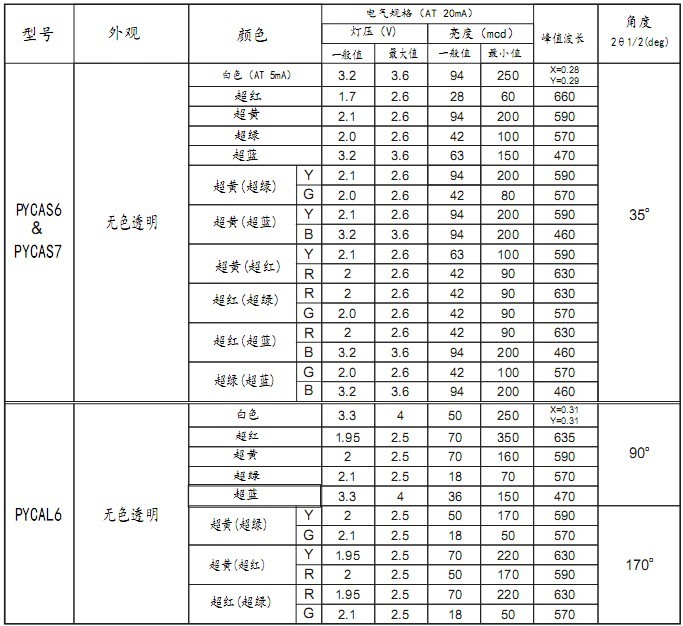

帶LED燈 光電數據：

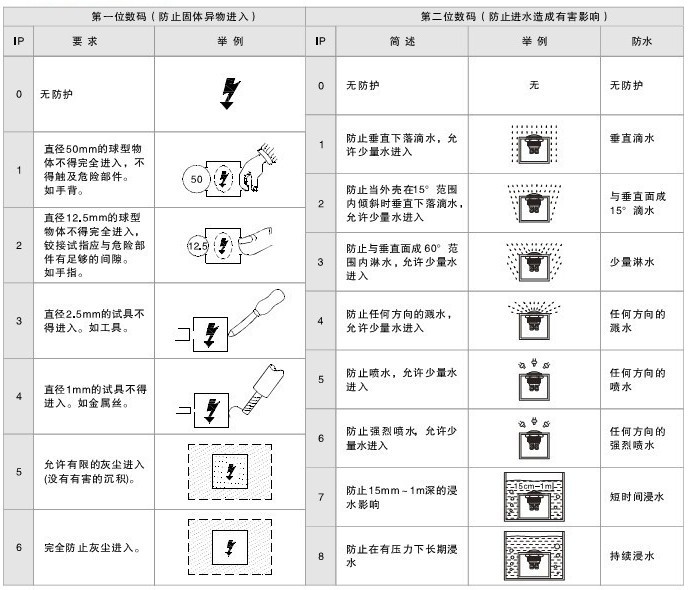

IP 國家防護等級說明：

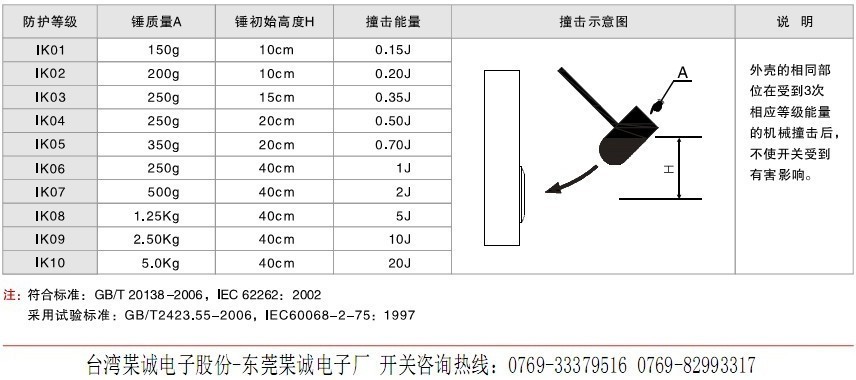

外殼防護等級說明：

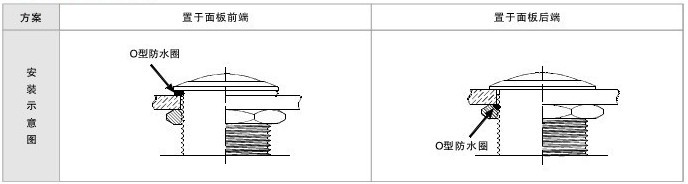

防水配件安裝方式：
