旋鈕開關的電路控製示意圖
發布日期：2013-09-09 09:09 來源：https://www.huayu13.com 點擊：
下麵為按鈕開關產品的一些常用接線圖，此次的主角為旋鈕開關。當然這裏的接線圖僅僅為最簡單情況的電路控製示意圖，所涉及到的電壓電器產品主要有熔斷器，接觸器，斷路器。
順便也說下一些關於旋鈕開關的常見應用，我們所熟知的有：空氣淨化器，收音機，好品質玩具，醫療器材，音頻調節設備等。

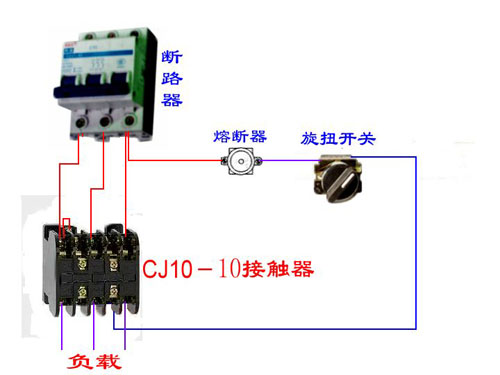

接線圖如下：電路圖相對來說比較簡單，但也是很多複雜的電路接線的基礎。圖片為實物接線，簡潔易懂。其中的斷路器，熔斷器，接觸器均可通用，並非僅限於圖片型號。
需要補充說明的是，上圖為380V線圈接線圖，對於220V的，隻需要增加一條零線加以控製即可。同時上圖所用到的旋鈕開關可以是使用較為廣泛的Y090-11X/2旋鈕。
順便也說下一些關於旋鈕開關的常見應用，我們所熟知的有：空氣淨化器，收音機，好品質玩具，醫療器材，音頻調節設備等。
接線圖如下：電路圖相對來說比較簡單，但也是很多複雜的電路接線的基礎。圖片為實物接線，簡潔易懂。其中的斷路器，熔斷器，接觸器均可通用，並非僅限於圖片型號。
需要補充說明的是，上圖為380V線圈接線圖，對於220V的，隻需要增加一條零線加以控製即可。同時上圖所用到的旋鈕開關可以是使用較為廣泛的Y090-11X/2旋鈕。
