密封式溫度開關與敞開式溫度開關的區別
發布日期：2014-11-06 00:00 來源：https://www.huayu13.com 點擊：
密封式溫度開關(在界內通常稱為KSD301，KSD302，KSD303，KI31，T23/T24)
1．采用接觸感溫式安裝時，溫度開關金屬上蓋平麵應完全緊貼被控製器具的安裝麵。
2．為確保感溫效果，並在器具感溫表麵塗上導熱膏。
3．安裝時不可把溫度開關金屬麵頂部壓傷，鬆動或變形，以免影響功能及精確度。
4．不可讓液體滲入溫度開關內部或過大力量使外殼出現裂紋。
5．不得隨意改變外接線端子的型狀，以免影響電氣可靠性，並有絕緣保護措施，防止漏電，確保使用安全。

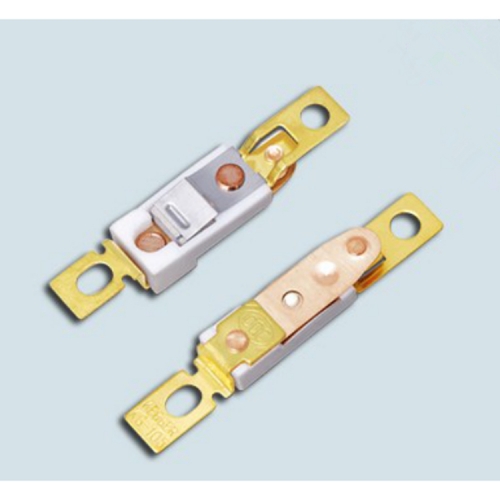

敞開式溫度開關(在界內通常稱為AMT,RS-03,T26)
1．安裝和使用過程，不可觸碰彈片及感溫部份，否則將會導至保護器溫度失準,接觸不良而動作不正常.
2．安裝時將觸點接觸麵朝向背風麵，以免吹風量影響彈片功能及觸點A與B表麵附著累積灰塵，造成導通不良。
其他安裝及使用注意事項
1.吹風機溫控器在使用的過程中應避免潮濕和汙染,否則會影響產品的電氣性能;建議溫控器工作環境:相對濕度≤90%,無腐蝕性、可燃性介質接觸。
2.安裝時應注意絕對不允許感溫麵變形,不可把封蓋頂部壓塌或使其變形,以免影響產品的溫度性能和電氣性能。
3.安裝時,應使感溫麵均勻接觸控溫部位,受力均勻,使其感溫穩定;溫控器采用接觸感溫時,應使封蓋貼緊被控器具的安裝麵,並在封蓋感溫表麵塗上導熱矽脂或其他性能類似的導熱介質。
4.安裝過程中不能大力彎折接線端子,並使端子的連線接觸良好,否則會影響電氣接觸的可靠性。
5.在選用溫控器時,溫度選擇應準確。由於熱慣性、傳導等各種因素的影響,要考慮以下因素,以免溫度發生變化:
a.控溫的檢測部位;b.傳熱材料的厚度及材質;c拔熱體的功率;d.被加熱介質量的多少;e.環境的溫度和氣壓。
6.手動複位係列產品須在溫度下降至少20℃後,才能複位;進行複位時,用力應適中,以剛能使溫控器複位為宜。(大約5-6N),否則對溫度有所影響。
7.使用時,應注意避免液體滲入溫控器內部、殼體受力較大而出現裂紋;保持殼體清潔,防止溫控器被導電介質汙染後導致絕緣,性能降低甚至短路擊穿。
8.溫控器安裝外殼與設備的接地金屬部件或電源接地線相連接,以降低整機的電磁輻射及幹擾信號。
9.使用溫控時,與之連接的導線根據電流大小,推薦以下選擇:
額定電流 導線截麵積 UL線規
≤3A 0.3mm2 AWG22
≤5A 0.5mm2 AWG20
≤7A 0.75mm2 AWG18
≤12A 1.25mm2 AWG16
≤15A 2.0mm2 AWG14
≤20A 3.5mm2 AWG12
≤30A 5.5mm2 AWG10
10.溫控器的工作溫度均是在熱風循環式的烤箱中以1℃/分鍾的速率進行測試,因此您在選擇溫控器的時候根據您的使用條件進行溫度的選擇,我們建議您通過一個正常狀態和異常狀態進行溫度的確認。
