教你把普通按鈕開關改為延時開關
發布日期：2013-11-18 00:00 來源：https://www.huayu13.com 點擊：

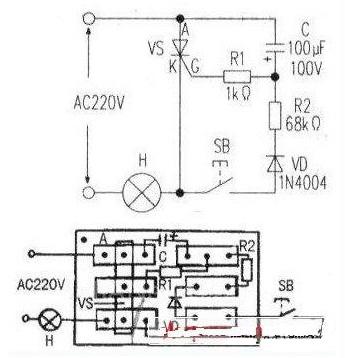

按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控製電路中，用於手動發出控製信號以控製接觸器、繼電器、電磁起動器等，在普通按鈕開關的底盒內部增添一簡單的電路（見圖），下圖是印製板接線圈：
平時按鈕SB斷開，燈泡H熄滅。按一下SB.市電便經SB、二極管VD、電阻R2向電容C快速充電。SB鬆開後。按鈕開關C經電阻Rl放電使可控矽vs導通，H點亮。延時1分鍾左右，H熄滅。欲改變延時時間，可適當增加或減小C的容量vs可選用單向可控矽（1A/400V）。
